VERTEILUNG DEZENTRAL

ANWENDUNGSGEBIET

Der air-lab Blockverteiler ist für dezentrale, etagenweise Luftverteilung innerhalb der

Geschossdecken konzipiert.

Der Einbau des Blockverteilers erfolgt im Regelfall innerhalb eines abgehangenen Deckenbereichs

in möglichst zentraler Position (Diele).

Zu- und Abluft werden etagen- bzw. zonenweise jeweils mindestens einem Blockverteiler zugeführt

und von dort aus auf bis zu fünf air-lab Schlauchleitungsanschlüsse verteilt.

PRODUKTBESCHREIBUNG

Querschnittsbegrenzer

Blockverteiler

BLOCKVERTEILER (BV)

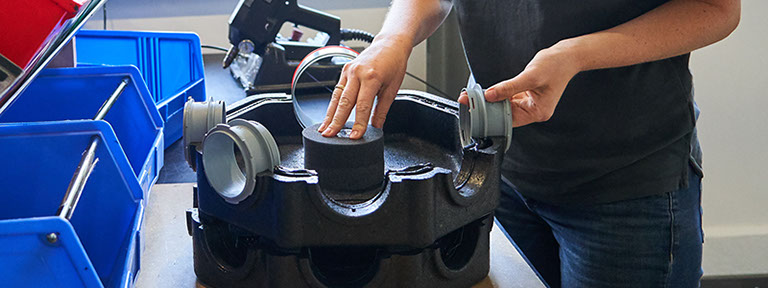

Der air-lab Blockverteiler besteht aus wärmegedämmtem EPP-Gehäuse mit Revisionsdeckel

und selbstdichtendem Hauptanschlussstutzen für Wickelfalzrohr sowie fünf air-lab Schlauchleitungskupplungen.

Die Befestigung erfolgt mit vier Schrauben am Außenrand des EPP-Gehäuses. Die Schraubenköpfe

werden in speziellen Senkscheiben aufgenommen. Die Senkscheiben gewährleisten eine werkstoffgerechte Krafteinleitung der Schrauben in das Gehäuse.

Im Inneren des Blockverteilers befinden sich fünf QSB-Aufnahmen und ein

Kulissenschalldämpfer.

Mit EPP-Blindstopfen werden nicht benötigte Schlauchleitungsanschlüsse luftdicht und

wärmegedämmt verschlossen.

Hygienestopfen schützen den Blockverteiler vor Verschmutzung. Erst unmittelbar vor der

Montage werden die Stopfen entfernt.

Revisionsdeckel mit
Beschriftungsfeld für die Querschnittsbegrenzereinstellungen

i

Kulissenschalldämpfer

i

5x Anschluss für air-lab Schlauchleitung

i

1x Blindstopfen

i

5x Querschnittsbegrenzer

i

4x Schrauben zur Befestigung

i

Schlauchleitungsanschluss (ungenutzt) mit Blindstopfen

i

Hauptanschluss

i

Schlauchleitungsanschluss mit Hygienestopfen verschlossen

i

QUERSCHNITTSBEGRENZER (QSB)

Der air-lab QSB dient zur individuellen Einstellung des Staudrucks und somit

der benötigten Luftmenge für jeden einzelnen Schlauchleitungsanschluss.

Die Luftmengeneinstellung erfolgt durch Drehung des QSB-Außengehäuses

zum feststehenden Innengehäuse.

Jeder der fünf Schlauchleitungsanschlüsse kann mit einem QSB bestückt werden.

Für Inspektionsarbeiten sind die QSB durch Entrastung (werkzeuglos) aus

ihren Einbaukupplungen entnehmbar.

Anschließend lassen sich die QSB über die Zonen-Zuordnung entsprechend der Angaben auf

dem Beschriftungsfeld unter dem Revisionsdeckelgriff verwechslungssicher einsetzen.

Skala zur Luftmengeneinstellung

i

Rastnase zur Fixierung im Blockverteiler

i

TECHNISCHE DATEN

Typ

Einheit

BV72/125

Art.-Nr. 70185

Länge

Breite

Höhe

Durchmesser Hauptanschluss

Schlauchleitungsanschlüsse

Querschnittsbegrenzer

Blindstopfen

Luftdichtheit

Betriebstemperatur

Brandkennziffer

mm

Anzahl

Pa

°C

419

394

161

124,8

5

1

D-100/+100

STL-25/STH+100

5.1 (schwer brennbar)

ZUBEHÖR

● air-lab Ventilwärmeelemente ultra

● air-lab Leitungssysteme

● Blindstopfen Blockverteiler QBV72 (Art.-Nr. 10356)

● Revisionseinbaudeckelsatz D220-H9,5 (Art.-Nr. 70257)
