COUDES
DOMAINE D'APPLICATION
Des rayons de courbure de 1xd peuvent être réalisés avec des coudes isolés ou non isolés.
DESCRIPTION DU PRODUIT
Coude
Coude Thermo

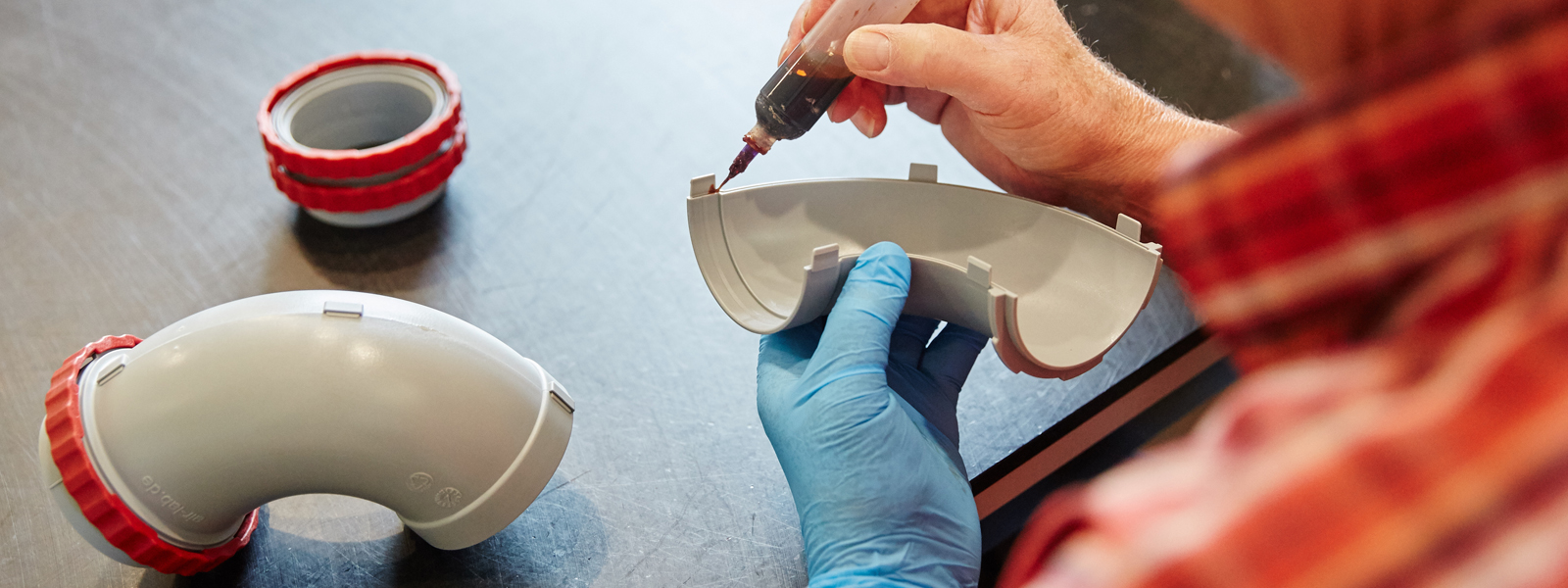

COUDE (B72/90)
Le coude air-lab est lisse à l'intérieur et conçu pour un flux optimal.
La technique d'accouplement air-lab avec élément d'étanchéité et baïonnette fournit une étanchéité et une facilité de montage maximales. L'accouplement est réalisé sans outils.
Le verrouillage des zones de connexion est réalisé sans torsion afin d'éviter tout couple de rappel qui pourrait contribuer à desserrer les zones de connexion.
Le coude est fabriqué en polyamide très résistant renforcé par fibres.
Les bouchons hygiéniques protègent le coude contre la saleté. Les bouchons ne sont retirés que juste avant le montage.
Bouchon hygiénique
i
Mamelon à baïonnette
i
Accouplement à baïonnette
i
COUDE THERMO (BT72/90)
Le coude Thermo air-lab dispose de la même structure que le coude air-lab non isolé cité plus haut.
Il est toutefois doté d'une isolation supplémentaire.
Cette isolation se compose de mousse ultraflexible à base de caoutchouc synthétique
très faiblement conducteur de chaleur.
Isolation
i
Bouchon hygiénique
i
Mamelon à baïonnette
i
Accouplement à baïonnette
i
DONNÉES TECHNIQUES
Type
Unité
B72/90
Réf. 70134
BT72/90
Réf. 70135
Angle
Rayon de courbure
Diamètre (int.)
Diamètre (ext.)
Diamètre (baïonnette)
Étanchéité à l'air
Température de service
Indice d'incendie
Conductivité thermique (à 30 °C)
°
x d
mm
mm
mm
Pa
°C
W/(m*K)
90
1,0
72,5
76,1
97,8
D-100/+100
STL-25/STH+100
5.2 (difficilement inflammable)
0,25
90
1,0
72,5
76,1
97,8
D-100/+100
STL-25/STH+100
5.2 (difficilement inflammable)
0,036
ACCESSOIRES
● Éléments chauffants de soupape air-lab ultra
● Distributeur monobloc air-lab
● Pièces de transition air-lab
● Support de flexible air-lab (réf. 70194)
