DISTRIBUTION DÉCENTRALISÉE

DOMAINE D'APPLICATION

Le distributeur monobloc air-lab est conçu pour la distribution décentralisée par étage de l'air dans les

plafonds d'étage.

Le montage du distributeur monobloc est généralement réalisé dans une zone de plafond suspendu

dans la position la plus centrale possible (couloir).

L'air entrant et sortant est alimenté par étage ou par zone par au moins un distributeur monobloc

à partir duquel il est distribué par jusqu'à cinq raccords de flexibles air-lab.

DESCRIPTION DU PRODUIT

Limiteur de section

Distributeur monobloc

DISTRIBUTEUR MONOBLOC (BV)

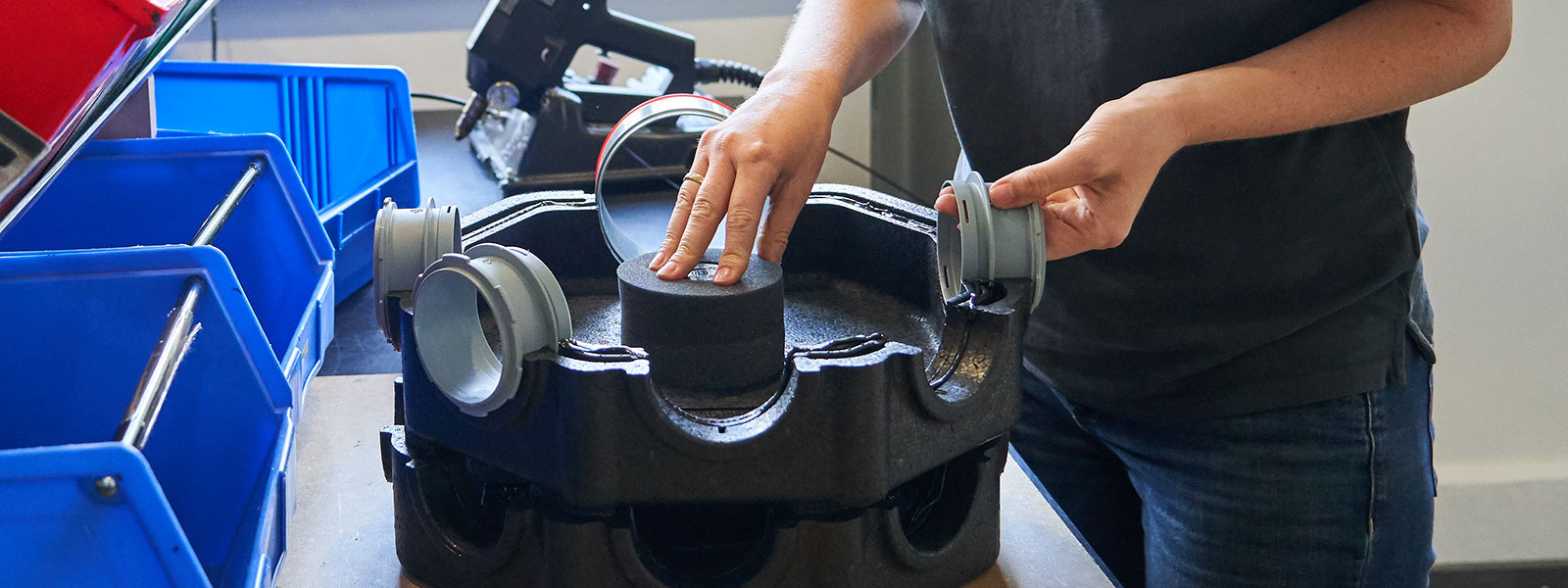

Le distributeur monobloc air-lab se compose de boîtiers EPP à isolation thermique avec une trappe de visite

et manchon de raccordement auto-étanche pour tubes agrafés et cinq accouplements pour flexibles air-lab.

La fixation est réalisée au moyen de quatre vis sur le bord extérieur du boîtier EPP. Les têtes de vis

sont logées dans des rondelles cuvettes spéciales.

Ces rondelles cuvettes garantissent une transmission de force des vis dans le boîtier adaptée au matériau.

À l'intérieur du distributeur monobloc se trouvent cinq logements pour limiteurs de section et un

atténuateur lamellaire.

Les raccords de flexibles inutiles sont obturés et rendus étanches à l'air et isolés thermiquement

à l'aide de bouchons EPP.

Les bouchons hygiéniques protègent le distributeur monobloc contre la saleté.

Les bouchons ne sont retirés que juste avant le montage.

Trappe de visite avec
champ d'inscription pour les

réglages du limiteur de section

i

Atténuateur lamellaire

i

5x raccord pour système de flexibles air-lab

i

1x bouchon

i

5x limiteur de section

i

4x vis pour fixation

i

Raccord de flexible (inutilisé) avec bouchon

i

Raccord principal

i

Raccord de flexible fermé par un bouchon hygiénique

i

LIMITEUR DE SECTION (QSB)

Le limiteur de section air-lab sert à régler individuellement la pression d'accumulation et donc

la quantité d'air requise pour chaque raccord de flexible.

Le réglage de la quantité d'air est réalisé en tournant le boîtier extérieur du limiteur de section

par rapport au boîtier intérieur fixe.

Chacun des cinq raccords de flexible peut être équipé d'un limiteur de section.

Pour les travaux d'inspection, les limiteurs de section peuvent être retirés en les désenclenchant

(sans outil) de leur accouplement intégré.

Les QSB peuvent ensuite être utilisés sans risque de confusion via l'affectation des zones selon les indications fournies sur le champ d'inscription situé sous la poignée de la trappe de visite.

Échelle pour réglage de la quantité d'air

i

Languette d'encliquetage pour fixation sur le distributeur monobloc

i

DONNÉES TECHNIQUES

Type

Unité

BV72/125

Réf. 70185

Longueur

Largeur

Hauteur

Diamètre Raccord principal

Raccords de flexibles

Limiteur de section

Bouchon

Étanchéité à l'air

Température de service

Indice d'incendie

mm

Nombre

Pa

°C

419

394

161

124,8

5

1

D-100/+100

STL-25/STH+100

5.1 (difficilement inflammable)

ACCESSOIRES

● Éléments chauffants de soupape air-lab ultra

● Système de conduite air-lab

● Bouchons Distributeur monobloc QBV72 (réf. 10356)

● Kit de trappe de visite D220-H9,5 (réf. 70257)
