ÉLÉMENTS CHAUFFANTS DE SOUPAPE ULTRA

DOMAINE D'APPLICATION

VLes éléments chauffants de soupape sont utilisés dans les systèmes modernes de chauffage par ventilation et servent de réchauffage d'air entrant directement sur l'ouverture d'arrivée d'air de chaque pièce.

Ils assurent, dans un système de ventilation avec pompe à chaleur, la couverture constituant le reste de la

puissance totale nécessaire pendant les périodes froides, avec un réglage individuel des espaces.

Sur les systèmes de ventilation simples, ils sont utilisés pour éviter les courants d'air froid.

i

i

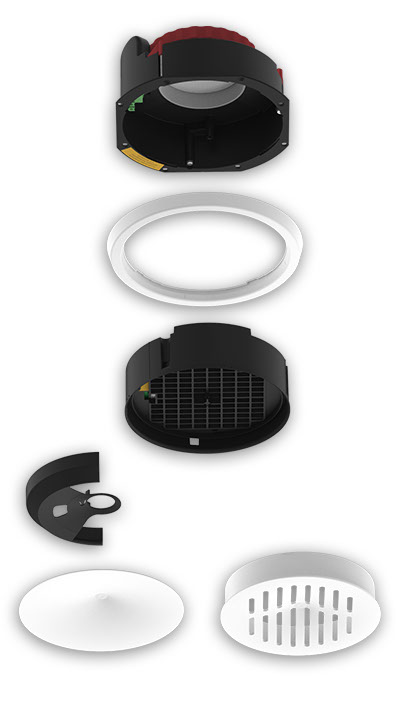

DESCRIPTION DU PRODUIT

Boîtier de raccordement

Élément chauffant

Limiteur d’espace annulaire

Disque

Collier extérieur

Grille perforée de diffusion d'air

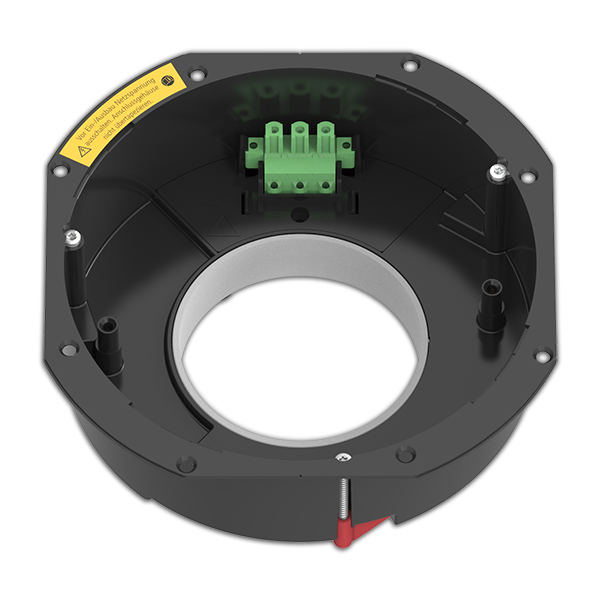

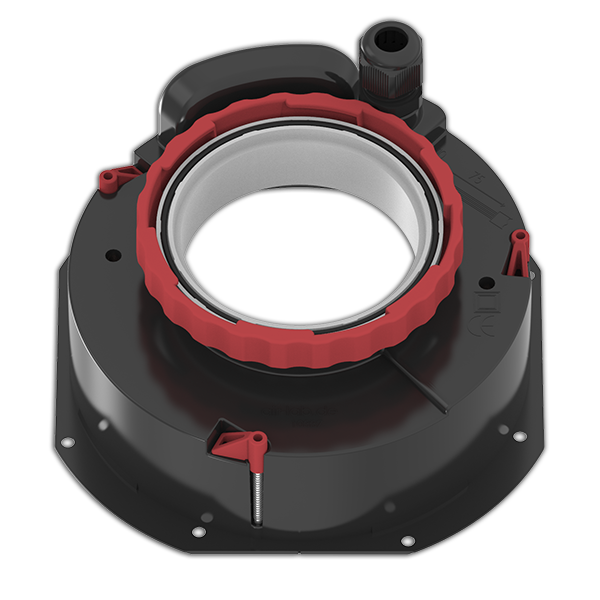

BOÎTIER DE RACCORDEMENT

Le boîtier de raccordement sert à brancher la conduite d'air et la tension réseau

ainsi qu'à accueillir l'élément chauffant.

La fixation est réalisée au moyen de pinces de traction.

Connecteur femelle pour le raccordement du câble électrique, y compris le recouvrement

i

Vis (3x) pour l'actionnement des pinces de traction

i

Bords droits avec marquages d'alignement

i

Marquage de coupe pour la découpe du câble de raccordement

i

Entrée de câble avec décharge de traction

i

Pince de traction en position de parking

Pince de traction en position de serrage

i

Raccordement pour système de conduite air-lab

i

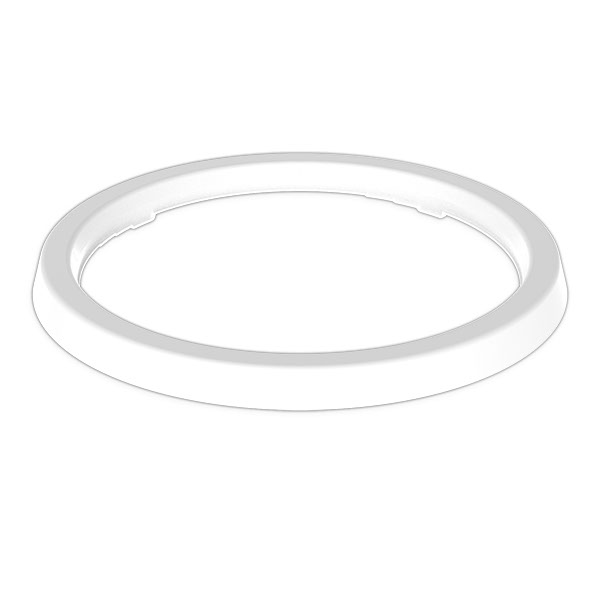

COLLIER EXTÉRIEUR

Le collier extérieur assure le guidage de l'air avec le disque et le bord

design avec une alternative au disque avec grille perforée de diffusion d'air.

Le collier extérieur permet de disposer d'une installation uniforme au

niveau de la fixation ou du réglage des joints creux.

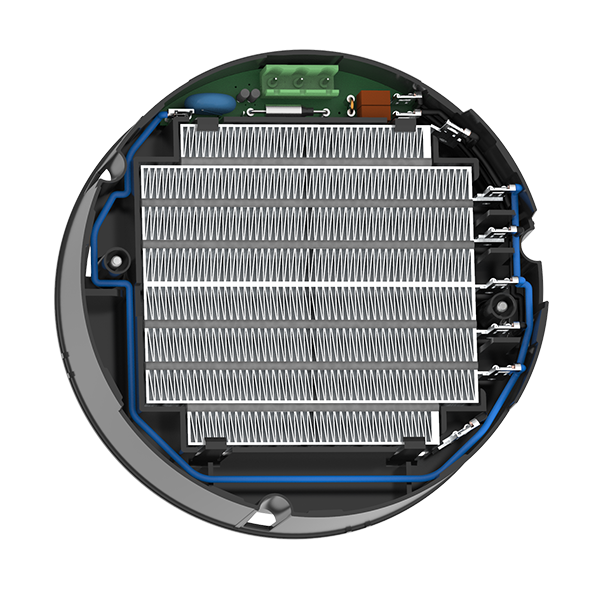

ÉLÉMENT CHAUFFANT

Échelonnage pour le réglage du joint creux

Schattenfuge

(0,0mm / 0,5mm / 1,0mm / 2,0mm)

i

L'insertion de l'élément chauffant dans le boîtier de raccordement permet d'assurer le branchement au secteur.

Grille de protection

i

Voyant de fonctionnement Ha et Hb = Pleine charge Ha = Charge partielle

i

Vis (2x) pour la fixation au boîtier de raccordement

i

Registre PTC

i

Circuit électrique avec pontage pour réglage de puissance, protection anti-surtension, fusible de protection thermique et électrique

i

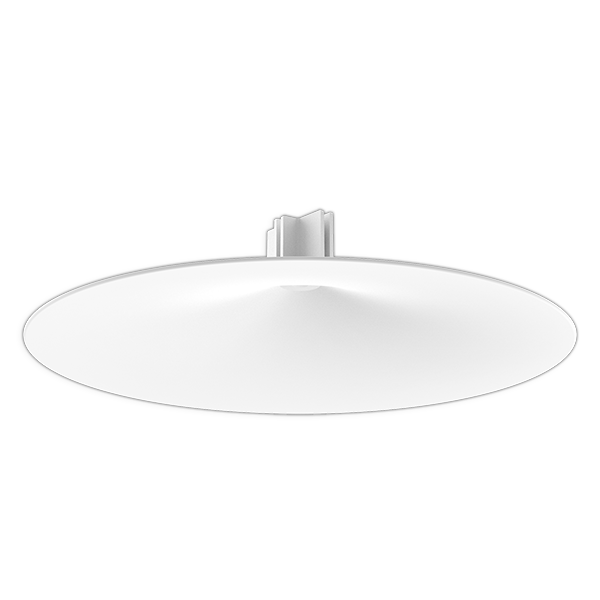

DISQUE

Lors du montage au plafond, le disque est utilisé avec un angle de sortie d'air de 360°.

Le disque dispose de niveaux de blocage à partir desquels l’écart d'évacuation d'air se

règle par graduation de 1 mm.

Croisillon creux pour la fixation sur l'élément chauffant (5 niveaux)

Réglage reproductible grâce à l'utilisation de butées de profondeur échelonnées

i

Fenêtre de lecture de la position de réglage

i

Zone de rupture B-B pour réduire le LEA de 30°

i

Zone de rupture A-A pour réduire le LEA de 30°

i

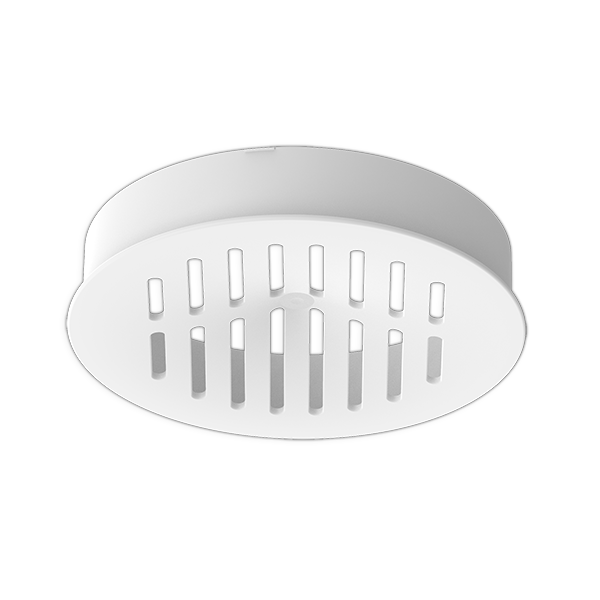

GRILLE PERFORÉE DE DIFFUSION D'AIR (DIAPHRAGME À FENTE)

En cas de montage au mur du VWE, la grille perforée de diffusion d'air est utilisée avec un diaphragme à fente.

Le rétrécissement de la section de la fente de sortie est possible grâce à la distance de projection relativement élevée de l'air.

Logement à enclenchement sur l'élément chauffant

i

VARIANTES DU PRODUIT

Boîtier de raccordement actif

Boîtier de l'élément chauffant

Collier extérieur

Disque

Limiteur d’espace annulaire

Grille perforée de diffusion d'air

ultra

6x4-2CT145-V TV

●

ultra

6x4-2CT145-V WV

●

Gamme Type

DONNÉES TECHNIQUES

Gamme Type

Unité

ultra

6x4-2CT145-V TV

ultra

6x4-2CT145-V WV

Type de montage

Diamètre de montage

Profondeur de montage

Fixation

Raccord d'air

Débit (recommandé)

Charge partielle (Ha)

Puissance Zone 2…5 (TE=20 °C)

Pleine charge (Ha + Hb)

Puissance Zone 1…6 (TE= 20°C)

Charge partielle (Ha)

Puissance Zone 2…5 (TE=30 °C)

Charge partielle (Hb)
Puissance Zone 1…6 (TE=30 °C)

Perte de pression

mm

m³/h

W

Pa

Plafond

140

67

Crochet de traction (x3)

système de conduite air-lab

15 … 45

350 … 555

430 … 700

319 … 473

391 … 596

7 … 30

(écart disque max.)

18 … 54

(écart disque min.)

Mur

140

67

Crochet de traction (x3)

système de conduite air-lab

15 … 45

350 … 555

430 … 700

319 … 473

391 … 596

15 … 60

ACCESSOIRES

● système de conduite air-lab

● Éléments passifs Soupapes d'évacuation (SÉ) et d'amenée d'air (SA)

Boîtier de raccordement

Collier extérieur

Grille perforée de diffusion d'air

Version

Tissu filtrant

Disque

Limiteur d’espace annulaire

VARIANTES DU PRODUIT

Boîtier de raccordement passif

Version

Collier extérieur

Disque

Limiteur d’espace annulaire

Grille perforée de diffusion d'air

Tissu filtrant

ultra

AV-TV

●

ultra

ZV-WV

●

Gamme Type

ultra

ZV-TV

●

DONNÉES TECHNIQUES

Gamme Type

Unité

ultra

AV-TV

ultra

ZV-TV

ultra

ZV-WV

Type de montage

Diamètre de montage

Profondeur de montage

Fixation

Raccord d'air

Classe de filtre

Débit (recommandé)

mm

m³/h

Plafond

140

72

Crochet de traction (x3)

système de conduite air-lab

ISO Coarse 30%

15 … 45

Mur

140

72

Crochet de traction (x3)

système de conduite air-lab

15 … 45

Mur

140

72

Crochet de traction (x3)

système de conduite air-lab

15 … 45
