DISTRIBUTION CENTRALE

DOMAINE D'APPLICATION

Le distributeur modulaire air-lab est conçu pour la distribution d'air centralisée au sein

d'un local technique.

L'air entrant et l'air sortant alimentent au moins un distributeur modulaire par zone, et se

répartissent ensuite dans le système de conduites.

DESCRIPTION DU PRODUIT

Ce système de distribution est conçu de façon modulaire et permet des variantes

de combinaisons infinies.

Toutes les pièces du boîtier extérieur sont en EPP avec de bonnes propriétés d'isolation thermique.

Les interfaces modulaires permettent une orientation des raccords de conduites à un angle de

45° autour de l'axe du distributeur.

De la sorte, chaque distributeur peut être monté de manière optimale et individualisée, y compris

dans des espaces restreints.

L'assemblage entre les modules se fait par engagement positif. En l'occurrence, un module

présentant deux rainures accueille le module voisin équipé de deux languettes (assemblage

double à rainures et languettes).

Grâce à l'étanchéification double (joint et colle), une étanchéité élevée et une bonne résistance mécanique sont garanties.

Bague d'écartement L/L

Module de

distribution combiné

Pièce tubulaire

Bague d'écartement R/L

Module de distribution bypass

Pièce tubulaire

Capuchon à monter

Bague d'écartement R/L

Manchon double

Module de distribution combiné

Module d'alimentation

Capuchon à monter

MODULE D'ALIMENTATION

Le module d'alimentation sert à raccorder une conduite d'air entrant ou sortant.

Assemblage double à rainures et languette

i

Module d'alimentation 160 /
Module d'alimentation 200

Le manchon de raccordement à bride se verrouille sans outil sur le module d'alimentation par un verrouillage à baïonnette

i

MODULE DE DISTRIBUTION COMBINÉ

Le module de distribution bypass dispose des mêmes fonctionnalités que le

module d'alimentation combiné.

Il est cependant équipé, en outre, d'un deuxième limiteur de section accouplé

mécaniquement. Ce limiteur de section (bypass) permet d'alimenter en air un local

séparé à une température différente de celle de l'air entrant.

Aux fins d'isolation phonique, le module d'alimentation bypass est revêtu d'une couche

de mousse acoustique dans l'axe du distributeur.

BAGUE D'ÉCARTEMENT R/L

La bague d'écartement R/L sert à régler la distance entre deux modules de distribution.

MODULE DE DISTRIBUTION BYPASS

Le module de distribution bypass dispose des mêmes fonctionnalités que le

module d'alimentation combiné.

Il est cependant équipé, en outre, d'un deuxième limiteur de section accouplé

mécaniquement. Ce limiteur de section (bypass) permet d'alimenter en air un local

séparé à une température différente de celle de l'air entrant.

Aux fins d'isolation phonique, le module d'alimentation bypass est revêtu d'une couche

de mousse acoustique dans l'axe du distributeur.

Clapet papillon

i

Assemblage double à rainures et languette

i

Assemblage à rainure et languette pour le raccordement de la pièce tubulaire

i

Couche de mousse acoustique

i

Couche de mousse acoustique

i

Bouton de sélection rotatif pour le réglage du clapet papillon

Logement pour actionneur électrique

i

Clapet papillon

i

Assemblage double à rainures et languette

i

Raccord arrière du

canal bypass

Autre possibilité : Raccord

avant du canal bypass

i

Couche de mousse acoustique

i

Bouton de sélection rotatif pour le réglage du clapet papillon et du limiteur de section

Logement pour actionneur électrique

i

Limiteur de section (bypass)

i

Assemblage à rainure et languette pour le raccordement de la pièce tubulaire

i

i

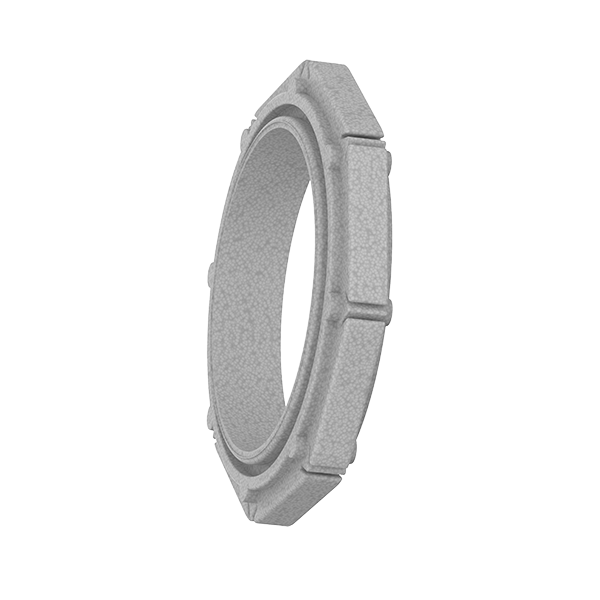

BAGUE D'ÉCARTEMENT L/L

La bague d'écartement L/L permet un changement de direction des modules de

distribution avec accès aux actionneurs de clapets papillons par un côté.

i

CAPUCHON À MONTER

Le capuchon doit être monté pour fermer l'axe du distributeur de chaque côté.

PIÈCE TUBULAIRE

La pièce tubulaire sert à acheminer l'air vers l'intérieur du local technique.

Assemblage à rainure et languette pour le raccordement à une autre pièce tubulaire

i

Assemblage à rainure et languette pour le raccordement à un module de distribution combiné ou à un module de distribution bypass

Autre possibilité : Assemblage à rainure et languette pour le raccordement à une autre pièce tubulaire

i

MANCHON DOUBLE

Le manchon double sert à assembler deux pièces tubulaires raccourcies.

Admission tube raccourci

i

DONNÉES TECHNIQUES

Gamme

Type

Longueur

Largeur Pas de trame (B)

Hauteur

Diamètre raccord

Diamètre axe de distribution

Clapet papillon

Température de service

Indice d'incendie

Module d'alimentation 160

Réf. art. 70285

320

225

270

160

200

0

STL-25/STH+100

5.1 (difficilement inflammable)

Module d'alimentation 200

Réf. art. 70284

320

250

270

200

0

STL-25/STH+100

5.1 (difficilement inflammable)

Module de distribution combiné

Réf. art. 70286

380

175

270

100

200

1

STL-25/STH+100

5.1 (difficilement inflammable)

Module de distribution

bypass

Réf. art. 70287

380

175

270

100

200

2

STL-25/STH+100

5.1 (difficilement inflammable)

Unité

mm

Nombre

°C

Gamme

Type

Longueur

Largeur Pas de trame (B)

Hauteur

Diamètre axe de distribution

Température de service

Indice d'incendie

Bague

d'écartement R/L

Réf. art. 10523

270

25

270

200

STL-25/STH+100

5.1 (difficilement inflammable)

Bague

d'écartement L/L

Réf. art. 10546

270

25

270

200

STL-25/STH+100

5.1 (difficilement inflammable)

Capuchon à

monter

Réf. art. 10524

215

20

215

200

STL-25/STH+100

5.1 (difficilement inflammable)

Unité

mm

°C

Gamme

Type

Longueur

Diamètre extérieur

Diamètre intérieur

Température de service

Indice d'incendie

Pièce tubulaire

Réf. art. 10525

325

130

100

STL-25/STH+100

5.1 (difficilement inflammable)

Manchon double

Réf. art. 10526

50

130

98

STL-25/STH+100

5.1 (difficilement inflammable)

Unité

mm

°C

ACCESSOIRES

● jeu de fixations (réf. art. 70288)

Exemple de montage:

● extension d'axe (réf. art. 10522)
Nécessaire en cas d'utilisation d'actionneurs électriques

Exemple de montage:
