REGISTRE À CASSETTE INTÉGRÉ

DOMAINE D'APPLICATION

Le registre à cassette intégré (EKR) air-lab est utilisé dans les appareils de ventilation et

les boîtiers de circulation d'air pour le pré-réchauffage et post-réchauffage de l'air.

En fonction de l'application, l'EKR est utilisé derrière un filtre dans le

flux d'air frais ou d'air entrant.

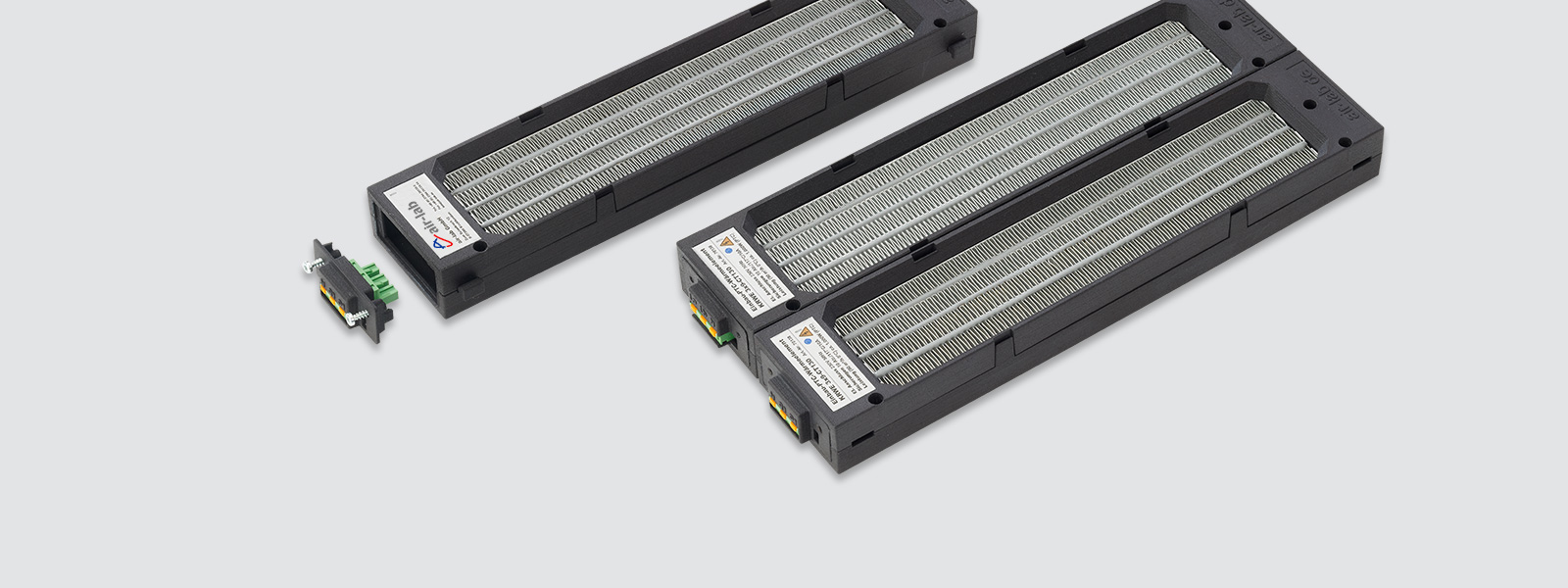

DESCRIPTION DU PRODUIT

Registre à cassette intégré Version double

Registre à cassette intégré Version simple

Boîtier de connexion

REGISTRE À CASSETTE INTÉGRÉ VERSION SIMPLE

(EKR SINGLE)

Le registre à cassette intégré air-lab est disponible en différentes combinaisons de largeur (7 ou 9 rangées de puces).

Registre PTC

i

4x logement pour connecteur

Connecteur H pour fixation dans les rainures du boîtier (accessoire)

Exemple de montage

Connecteur R pour fixation au moyen de vis (accessoire)

Exemple de montage

i

Boîtier de connexion

i

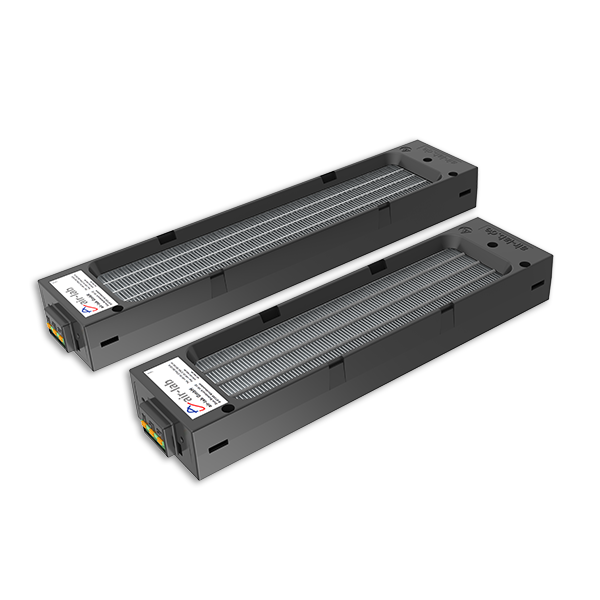

REGISTRE À CASSETTE INTÉGRÉ VERSION DOUBLE (EKR TWIN)

Le registre à cassette intégré air-lab en version double dispose de la même structure que les registres

à cassette intégrés précités en version simple.

Des connecteurs H permettent de relier entre eux deux registres à cassette intégrés en version simple.

Registre PTC

i

2x connecteur H Connexion de 2 EKR Single en un EKR Twin

i

Boîtier de connexion

i

Boîtier de connexion

i

Registre PTC

i

4x connecteur R pour fixation au moyen de vis

i

BOÎTIER DE CONNEXION

Le boîtier de connexion sert effectuer le branchement au secteur.

Le passage de câble électrique se trouve hors de la conduite d'air.

2x alésage pour fixation

Exemple de montage Vissage avec paroi de boîtier (boîtier

de connexion fixe) :

Exemple de montage Vissage avec EKR (boîtier de connexion « volant ») :

i

Branchement au secteur

i

DONNÉES TECHNIQUES

Gamme Typee

Unité

EKR Single

3x7CT130-U

Réf. 70237

EKR Single

3x7CT145-U

Réf. 70238

EKR Single

3x9CT130-U

Réf. 70227

EKR Single

3x9CT145-U

Réf. 70228

Longueur

Largeur

Hauteur

mm

232

60

30

232

60

30

280

60

30

280

60

30

Débit

Puissance (TE -10°C)

Puissance (TE 0°C)

Perte de pression

m³/h

W

Pa

30 … 150

672 … 1.029

611 … 960

7 … 66

30 … 150

809 … 1.262

770 … 1.195

7 … 66

30 … 150

857 … 1.477

835 … 1.385

6 … 49

30 … 150

704 … 1.184

683 … 1.114

6 … 49

Débit

Puissance (TE 20°C)

Puissance (TE 30°C)

Perte de pression

m³/h

W

Pa

15 … 55

387 … 645

352 … 570

3 … 15

15 … 55

455 … 780

432 … 720

3 … 15

15 … 55

527 … 934

487 … 854

3 … 12

15 … 55

421 … 731

386 … 662

3 … 12

Gamme Typee

Unité

EKR Twin

3x7CT130-U

Réf. 70242

EKR Twin

3x7CT145-U

EKR Twin

3x9CT130-U

Réf. 70230

EKR Twin

3x9CT145-U

Longueur

Largeur

Hauteur

mm

232

120

30

232

120

30

280

120

30

280

120

30

Débit

Puissance (TE -10°C)

Puissance (TE 0°C)

Perte de pression

m³/h

W

Pa

60 … 300

1.344 … 2.058

1.222 … 1.920

7 … 66

60 … 300

1.618 … 2.524

1.540 … 2.390

7 … 66

60 … 300

1.714 … 2.954

1.670 … 2.770

6 … 49

60 … 300

1.408 … 2.368

1.366 … 2.228

6 … 49

Débit

Puissance (TE 20°C)

Puissance (TE 30°C)

Perte de pression

m³/h

W

Pa

30 … 110

774 … 1.290

704 … 1.140

3 … 15

30 … 110

910 … 1.560

864 … 1.440

3 … 15

30 … 110

1.054 … 1.868

974 … 1.708

3 … 12

30 … 110

842 … 1.462

772 … 1.324

3 … 12

ACCESSOIRES

● Boîtier de connexion (Réf. 70225)

● Connecteur R (réf. 10283)

● Connecteur H (réf. 10290)
