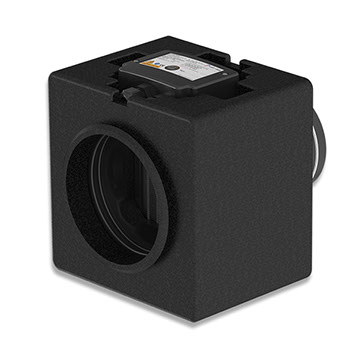

MODULWÄRMEELEMENTE

ANWENDUNGSGEBIET

Das air-lab Modulwärmeelement wird in Bereichen der modernen Wohnungslüftungstechnik

eingesetzt und dient als Luftnacherwärmer im Zuluftstrang zwischen dem lüftungstechnischen

Gerät und dem Raumeinlassventil.

Die Bauform des air-lab Modulwärmeelement ist äußerst kompakt und für den Rohrleitungseinbau konzipiert.

Sie ermöglicht eine leichte und schnelle Montage und Demontage im Inspektionsfall.

Das air-lab Modulwärmeelement verfügt über denselben Aufbau wie das air-lab Kanalwärmeelement.

Es ist jedoch mit einer zusätzlichen Dämmung versehen.

Die Dämmung besteht aus einem EPP-Gehäuse.

Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:

PTC-Register mit Anschlussgehäuse

i

Lufteintrittsseite

Bauformen:

EPP-Übergangsring für den Anschluss des air-lab Leitungssystems

EPP-Übergangsring für den Einschub einer Rohrleitung (100mm)

Ohne EPP-Übergangsring für den Einschub einer Rohrleitung (125mm)

i

Luftaustrittsseite

Bauformen:

Übergangsstück (temperaturbeständig) mit Schaumdichtung für den Anschluss einer Rohleitung (100mm)

Anschluss (temperaturbeständig) für den Einschub einer Rohrleitung (125mm)

i

EPP-Gehäuse

i

● air-lab EPP-Übergangsring

125/100 (Art.-Nr. 10220)

● air-lab EPP-Übergangsring air-lab

Leitungssystem (Art.-Nr. 50115)
