VENTILWÄRMEELEMENTE eVA125
Ventilwärmeelemente werden in Bereichen der modernen Lüftungs-Wärmetechnik eingesetzt und dienen
als Zuluft-Nacherwärmer unmittelbar an der Einströmöffnung des jeweiligen Raumes.
Sie übernehmen - einzelraumgeregelt - innerhalb
eines Wärmepumpen-Lüftungssystems während
der Kälteperioden die Restabdeckung der
erforderlichen Gesamtwärmeleistung.
Bei einfachen Lüftungssystemen werden sie zur Vermeidung von Kaltluft-Zugerscheinungen eingesetzt.
ANWENDUNGSGEBIET
i
i

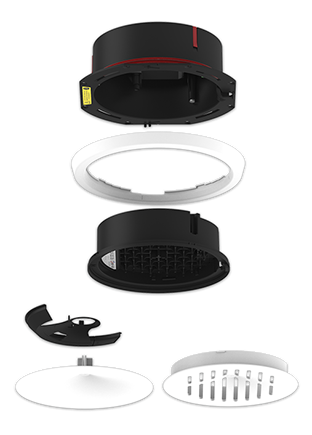

PRODUKTBESCHREIBUNG
Anschlussgehäuse
Aussenkragen
Wärmeelement-
einsatz
Ringspaltbegrenzer
Tellervorsatz
Weitwurfvorsatz

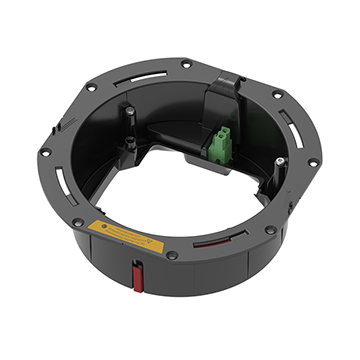

Das Anschlussgehäuse dient zum Anschluss von Luftleitung sowie Netzspannung und zur Aufnahme des Wärmeelementeinsatzes. Die elektrische Leitungsführung liegt außerhalb der Luftleitung.
Mittels Zugkeilen erfolgt die Fixierung in einer 125mm-Luftleitung.
ANSCHLUSSGEHÄUSE
Federleiste zum Anschluss der elektrischen Zuleitung inkl. Abdeckung
i
Schraube (3x) zur Betätigung der Zugkeile
i
Gerade Kanten mit Kerbmarken zur Ausrichtung
i
Zugkeil in
Parkposition
Zugkeil in Spannposition
i
Lippendichtung
i
Schnittmarkierung zur Ablängung der Anschlussleitung
i
AUSSENKRAGEN
WÄRMEELEMENTEINSATZ
Der Aussenkragen übernimmt die Luftführung in Kombination mit Tellervorsatz und die
designgebende Einfassung mit Teller- bzw. alternativ Weitwurfvorsatz.
Der Aussenkragen ermöglicht eine flächengleiche Anlage auf der Befestigungsebene
oder eine Schattenfugeneinstellung.
Berührungsschutzgitter
i

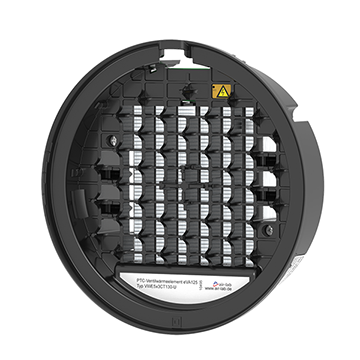

Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die
Verbindung zum Netzspannungsanschluss.
Funktionsanzeige
i
Schraube (2x) zur Befestigung im Anschlussgehäuse
i

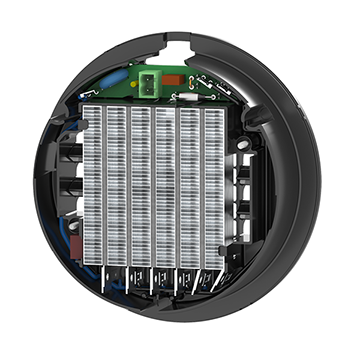

PTC-Register
i
Leiterplatte mit Brücke
zur Leistungsanpassung, Überspannungsschutz, Strom- und Temperatursicherung
i
Öffnungen, Stopfen für kontrollierten Bypassanteil
i
Temperaturschalter (Option)
i
Abstufung zur Einstellung der Schattenfuge
Schattenfuge
(0,0mm / 0,5mm /
1,0mm / 2,0mm)
i
TELLERVORSATZ
Beim VWE-Wandeinbau kommt der Weitwurfvorsatz mit Schlitzblende zum Einsatz.
Durch die Querschnittsverengung der Austrittsschlitze wird eine relativ große Wurfweite der Luft erzielt.
WEITWURFVORSATZ (SCHLITZBLENDE)
Beim Deckeneinbau kommt der Tellervorsatz mit einem Luftaustrittswinkel von 360° zum Einsatz.
Der Tellervorsatz verfügt über Raststufen, über die der Luftaustrittsspalt in 1mm Abstufung einstellbar ist.
Hohlkreuz zur Befestigung
auf Wärmeelementeinsatz
(5 Raststufen)
Reproduzierbare Einstellung durch Einsatz abgestufter Tiefenanschläge
i
Fenster zum Ablesen der Einstellposition
i
Sollbruchstelle B-B zur Kürzung des RSB um 30°
i
Sollbruchstelle A-A zur Kürzung des RSB um 30°
i
Rastende Aufnahme im Wärmeelementeinsatz
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
