VENTILWÄRMEELEMENTE CLASSIC
i
i
i
i
ANWENDUNGSGEBIET
Ventilwärmeelemente werden in Bereichen der modernen Lüftungs-Wärmetechnik eingesetzt und dienen
als Zuluft-Nacherwärmer unmittelbar an der Einströmöffnung des jeweiligen Raumes.
Sie übernehmen - einzelraumgeregelt - innerhalb eines Wärmepumpen-Lüftungssystems während
der Kälteperioden die Restabdeckung der erforderlichen Gesamtwärmeleistung.
Bei einfachen Lüftungssystemen werden sie zur Vermeidung von Kaltluft-Zugerscheinungen eingesetzt.

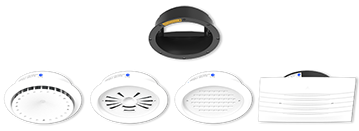

PRODUKTBESCHREIBUNG
Anschlussgehäuse
Wärmeelement-einsatz mit Tellervorsatz
Wärmeelement-einsatz mit Butterflyvorsatz
Wärmeelement-einsatz mit 45° Schlitzblenden-vorsatz
Wärmeelement-einsatz mit Schlitz-blendenvorsatz

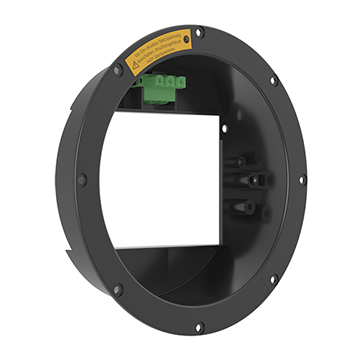

ANSCHLUSSGEHÄUSE
Das Anschlussgehäuse dient zum Anschluss von Luftleitung sowie Netzspannung
und zur Aufnahme des Wärmeelementeinsatzes.
Die Befestigung erfolgt mittels Schrauben.
Federleiste zum Anschluss der elektrischen Zuleitung
i

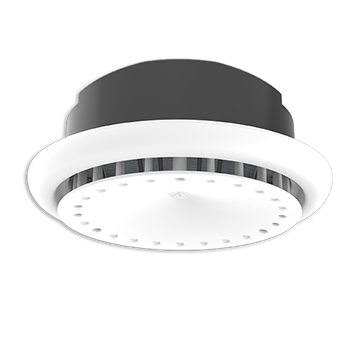

WÄRMEELEMENTEINSATZ
MIT TELLERVORSATZ
Beim Deckeneinbau kommt das VWE classic mit Tellervorsatz und einem
Luftaustrittswinkel von 360° zum Einsatz.
Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt
die Verbindung zum Netzspannungsanschluss.
Berührungsschutzgitter
i
Schraube (3x) zur stufenlosen Einstellung des Luftaustrittsspaltes
i
Schraube (2x) zur Befestigung im Anschlussgehäuse
i

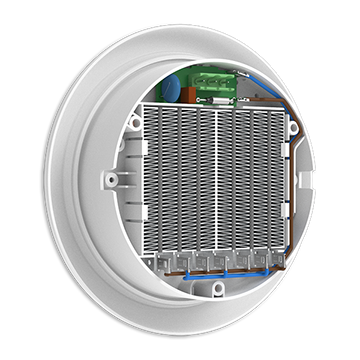

PTC-Register
i
Leiterplatte mit Überspannungsschutz, Strom- und Temperatursicherung
i
WÄRMEELEMENTEINSATZ
MIT BUTTERFLYVORSATZ
Beim Wandeinbau kommt das VWE classic mit Butterflyvorsatz zum Einsatz.
Durch die Querschnittsverengung der Austrittsschlitze wird eine relativ große Wurfweite der Luft erzielt.
Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die
Verbindung zum Netzspannungsanschluss.
Berührungsschutzgitter
i
Stufenlose Einstellung der Querschnittsbegrenzung im eingebauten Zustand
i
Schraube (2x) zur Befestigung im Anschlussgehäuse
i
Leiterplatte mit Überspannungsschutz, Strom- und Temperatursicherung
i
PTC-Register
i

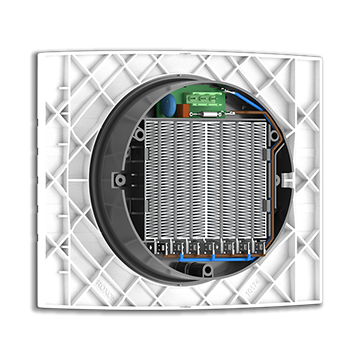

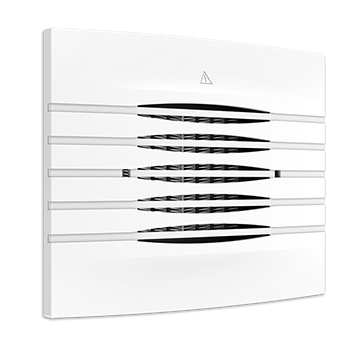

WÄRMEELEMENTEINSATZ MIT SCHLITZBLENDENVORSATZ
Beim Wandeinbau kommt das VWE classic mit Schlitzblendenvorsatz zum Einsatz.
Durch die Querschnittsverengung der Austrittsschlitze wird eine relativ große Wurfweite der Luft erzielt.
Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die
Verbindung zum Netzspannungsanschluss.
Berührungsschutzgitter
i
Schraube (2x) zur Befestigung im Anschlussgehäuse
i
Leiterplatte mit Überspannungsschutz, Strom- und Temperatursicherung
i
PTC-Register
i
WÄRMEELEMENTEINSATZ MIT 45° SCHLITZBLENDENVORSATZ
Beim Wandeinbau in hohen Räumen kommt das VWE classic mit 45° Schlitzblendenvorsatz zum Einsatz.
Durch die Querschnittsverengung der 45° nach unten ausgerichteten Austrittsschlitze
wird eine relativ große Wurfweite der Luft erzielt.
Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die
Verbindung zum Netzspannungsanschluss.
Schraube (2x) zur Befestigung im Anschlussgehäuse
i
Berührungsschutzgitter
i
Leiterplatte mit Überspannungsschutz, Strom- und Temperatursicherung
i
PTC-Register
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
ZUBEHÖR
Flachkanalanschlussgehäuse FKAG (Art.-Nr. 70167)
Tauchrohr-Schiebehülse TSH (Art.-Nr. 70170)
Stufenlose Längenanpassung (270 … 365mm)
i
Kabeleinführung 2-fach (für Parallelschaltung weiterer VWE) inkl. Zugentlastung und internen Anschlussklemmen
i
Aufnahme für Anschlussgehäuse
i
Aufnahme für Flachkanalanschluss-
gehäuse
i
Lippendichtung
Abdichtung zwischen Tauchrohr und Schiebehülse
i
Aufnahme für Anschlussgehäuse
Alternativ: Aufnahme für Tauchrohr-Schiebehülse
i
Anschlussmöglichkeit für Flachkanal 150x40mm
i
Anschlussmöglichkeit für Flachkanal 200x40mm
i
Kabeleinführung inkl. Zugentlastung und internen Anschlussklemmen
i
Blindstopfen für ungenutzten Flachkanalanschluss 150x40mm / 200x40mm
i
