VERTEILUNG DEZENTRAL
ANWENDUNGSGEBIET
Der air-lab Blockverteiler ist für dezentrale, etagenweise Luftverteilung innerhalb der
Geschossdecken konzipiert.
Der Einbau des Blockverteilers erfolgt im Regelfall innerhalb eines abgehangenen Deckenbereichs
in möglichst zentraler Position (Diele).
Zu- und Abluft werden etagen- bzw. zonenweise jeweils mindestens einem Blockverteiler zugeführt
und von dort aus auf bis zu fünf air-lab Schlauchleitungsanschlüsse verteilt.
PRODUKTBESCHREIBUNG
Querschnitts-
begrenzer
Blockverteiler
BLOCKVERTEILER (BV)

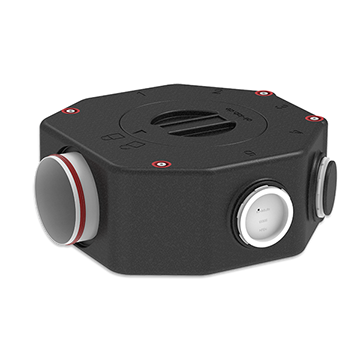

Der air-lab Blockverteiler besteht aus wärmegedämmtem EPP-Gehäuse mit Revisionsdeckel
und selbstdichtendem Hauptanschlussstutzen für Wickelfalzrohr sowie fünf air-lab Schlauchleitungskupplungen.
Die Befestigung erfolgt mit vier Schrauben am Außenrand des EPP-Gehäuses. Die Schraubenköpfe
werden in speziellen Senkscheiben aufgenommen. Die Senkscheiben gewährleisten eine werkstoffgerechte Krafteinleitung der Schrauben in das Gehäuse.
Im Inneren des Blockverteilers befinden sich fünf
QSB-Aufnahmen und ein Kulissenschalldämpfer.
Mit EPP-Blindstopfen werden nicht benötigte Schlauchleitungsanschlüsse luftdicht und
wärmegedämmt verschlossen.
Hygienestopfen schützen den Blockverteiler vor Verschmutzung. Erst unmittelbar vor der
Montage werden die Stopfen entfernt.

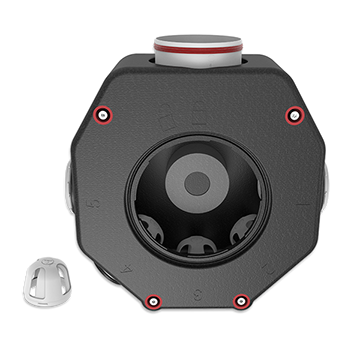

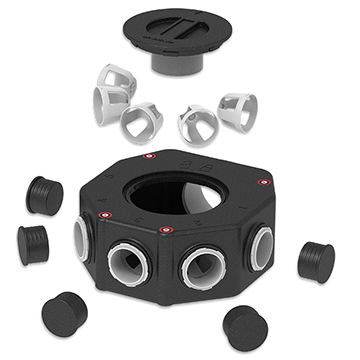

Revisionsdeckel mit
Beschriftungsfeld für die Querschnittsbegrenzereinstellungen
i
Kulissenschalldämpfer
i
5x Anschluss für air-lab Schlauchleitung
i
1x Blindstopfen
i
5x Querschnittsbegrenzer
i
4x Schrauben zur Befestigung
i
Schlauchleitungsanschluss (ungenutzt) mit Blindstopfen
i
Hauptanschluss
i
Schlauchleitungsanschluss mit Hygienestopfen verschlossen
i

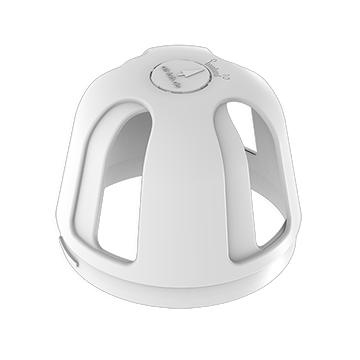

QUERSCHNITTSBEGRENZER (QSB)
Der air-lab QSB dient zur individuellen Einstellung des Staudrucks und somit der benötigten Luftmenge für jeden einzelnen Schlauchleitungsanschluss.
Die Luftmengeneinstellung erfolgt durch Drehung des QSB-Außengehäuses zum feststehenden Innengehäuse.
Jeder der fünf Schlauchleitungsanschlüsse kann mit einem QSB bestückt werden.
Für Inspektionsarbeiten sind die QSB durch Entrastung (werkzeuglos) aus ihren Einbaukupplungen entnehmbar.
Anschließend lassen sich die QSB über die Zonen-Zuordnung entsprechend der Angaben auf dem Beschriftungsfeld unter dem Revisionsdeckelgriff verwechslungssicher einsetzen.
Skala zur Luftmengeneinstellung
i
Rastnase zur Fixierung im Blockverteiler
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
ZUBEHÖR
● air-lab Ventilwärmeelemente ultra
● Blindstopfen Blockverteiler QBV72 (Art.-Nr. 10356)
● Revisionseinbaudeckelsatz D220-H9,5
(Art.-Nr. 70257)
