VERTEILUNG ZENTRAL
ANWENDUNGSGEBIET
Der air-lab Modularverteiler ist für die zentrale Luftverteilung innerhalb des Technikraumes konzipiert.
Zu- und Abluft werden zonenweise jeweils
mindestens einem Modularverteiler zugeführt
und von dort aus auf das Leitungssystem verteilt.
PRODUKTBESCHREIBUNG

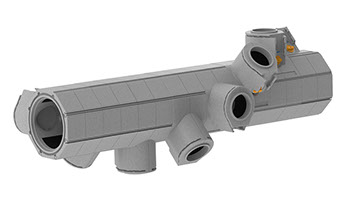

Dieses Verteilsystem ist modular aufgebaut und
erlaubt unendliche Kombinationsvarianten.
Alle Außengehäuseteile bestehen aus EPP mit
guten Wärmedämmeigenschaften.
Die Modul-Schnittstellen ermöglichen eine
Ausrichtung der Leitungsanschlüsse im
Raster von 45° um die Verteilerachse.
Hierdurch kann jeder Verteiler optimal und
individuell auch bei beengtem Raumangebot zusammengestellt werden.
Die Verbindung der Module zueinander erfolgt formschlüssig. Dabei nimmt ein Modul mit
zwei Nuten das Nachbarmodul mit zwei Federn auf (Doppel-Nut-Feder-Verbindung).
Durch die zweifache Abdichtung (dichten und kleben)
ist eine hohe Dichtigkeit sowie mechanische Belastbarkeit gewährleistet.
Distanzring F/F
Kombi-Verteiler-Modul
Rohrstück
Distanzring F/N
Bypass-
Verteiler-Modul
Rohrstück
Einbau-Deckel
Distanzring F/N
Doppelmuffe
Einspeise-Modul
Kombi-Verteiler-Modul
Einbau-Deckel

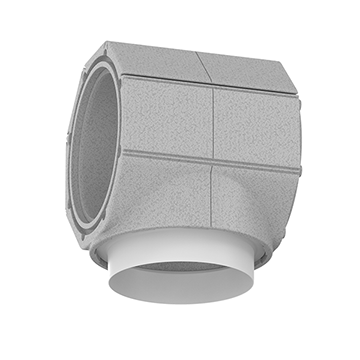

EINSPEISE-MODUL
Das Einspeise-Modul dient zum Anschluss von Zu- bzw- Abluftleitung.
Doppel-Nut-Feder-Verbindung
i
Einspeise-Modul 160 / Einspeise-Modul 200
Der Flansch-Anschlussstutzen wird mit Bajonettverriegelung werkzeuglos mit dem Einspeise-Modul verriegelt.
i

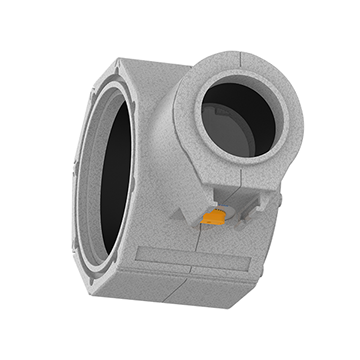

KOMBI-VERTEILER-MODUL
Das Kombi-Verteiler-Modul dient zur Luftvolumenstromverteilung der einzelnen
Zu- bzw- Abluftstränge.
Mittels der integrierten Drosselklappe erfolgt
eine Querschnittsanpassung bzw.
Einstellung der Luftmengenanteile.
Zur Schalldämpfung ist das Kombi-Verteiler-Modul
mit je einer Akustikschaumeinlage in der
Verteilerachse und im Verteilerstrang ausgekleidet.

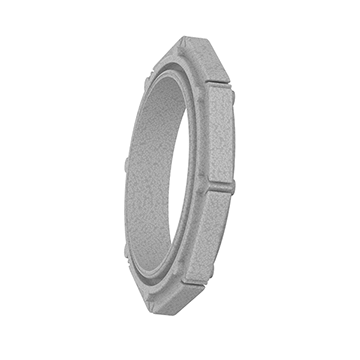

DISTANZRING N/F
Der Distanzring N/F dient zur Abstandsregulierung zwischen zwei Verteiler-Modulen.
BYPASS-VERTEILER-MODUL
Das Bypass-Verteiler-Modul hat die gleiche
Funktion wie das Kombi-Verteiler-Modul.
Zusätzlich verfügt das Bypass-Verteiler-Modul
über einen zweiten mechanisch gekoppelten
Querschnittsbegrenzer.
Über diesen Querschnittsbegrenzer (Bypass)
kann einem einzelnen Raum Luft mit einer
von der Zuluft abweichenden Temperatur
zugeführt werden.
Zur Schalldämpfung ist das Bypass-Verteiler-Modul
mit einer Akustikschaumeinlage in der
Verteilerachse ausgekleidet.
Drosselklappe
i
Doppel-Nut-Feder-
Verbindung
i
Nut-Feder-Verbindung zum
Anschluss des Rohrstücks
i
Akustikschaum-einlage
i
Akustik-
schaum-
einlage
i
Wählscheibe zur Einstellung der
Drosselklappe
Aufnahme für elektrischen Stellantrieb
i
Drosselklappe
i
Doppel-Nut-Feder-
Verbindung
i
Rückseitiger Anschluss
Bypass-Strang
Alternativ: Frontseitiger
Anschluss Bypass-
Strang
i
Akustikschaum-einlage
i
Wählscheibe zur Einstellung
von Drosselklappe und Querschnittsbegrenzer
Aufnahme für elektrischen Stellantrieb
i
Querschnittsbegrenzer (Bypass)
i
Nut-Feder-Verbindung
zum Anschluss des
Rohrstücks
i
i

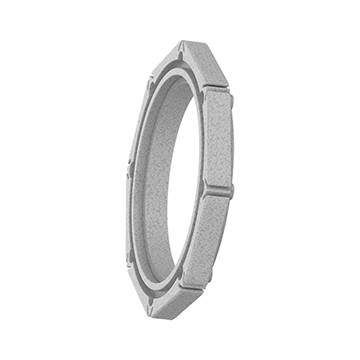

DISTANZRING F/F
Der Distanzring F/F ermöglicht eine Richtungsänderung der Verteiler-Module mit
Zugänglichkeit der Drosselklappenantriebe auf
einer Seite.
i

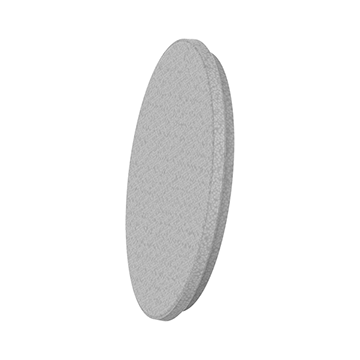

EINBAUDECKEL
Der Einbaudeckel dient zum beidseitigem verschließen der Verteilerachse.

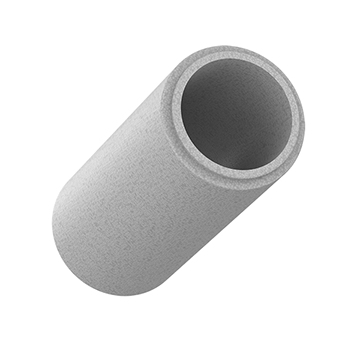

ROHRSTÜCK
Das Rohrstück dient zur Luftführung innerhalb des Technikraumes.
Nut-Feder-Verbindung zum
Anschluss an ein weiteres Rohrstück
i
Nut-Feder-Verbindung zum
Anschluss an ein
Kombi-Verteiler-Modul oder
Bypass-Verteiler-Modul
Alternativ: Nut-Feder-
Verbindung zum Anschluss an
ein weiteres Rohrstück
i
DOPPELMUFFE
Die Doppelmuffe dient zur Verbindung von zwei gekürzten Rohrstücken.
Aufnahme für gekürztes
Rohrstück
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
ZUBEHÖR
● Befestigungssatz (Art.-Nr. 70288)

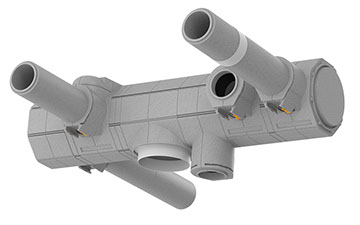

Einbaubeispiel:
● Achsverlängerung (Art.-Nr. 10522)
Erforderlich bei Einsatz elektrischer Stellantriebe
Einbaubeispiel:
