WANDDURCHFÜHRUNGEN
Wetter-schutzgitter
Anschluss-muffe
Muffe
Anschluss-muffe
mit Kragen
Flansch-Reduzier-muffe

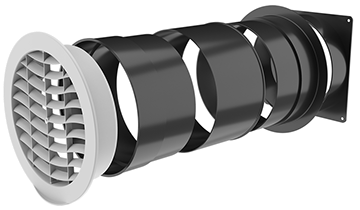

ANWENDUNGSGEBIET
Die Wanddurchführung dient zur Frisch- und Fortluftführung durch Massiv- oder
Systemwände und Decken.
Durch modularen Aufbau und Variabilität in der Modul-Einstecktiefe ist fast jede beliebige Durchführungsstärke realisierbar.
Die Module sind bauseits mit einem geeigneten Klebstoff zu verbinden.

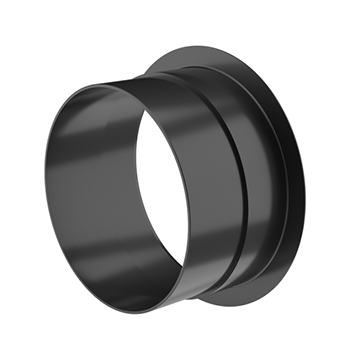

FLANSCH-REDUZIERMUFFE
Die Flanschreduziermuffe dient zum Anschluss an gebäudeinnere Luftleitungen.

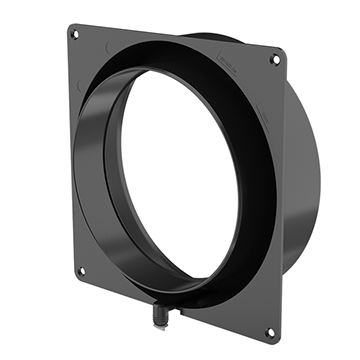

ANSCHLUSSMUFFE MIT KRAGEN
Die Anschlussmuffe mit Kragen dient zur Aufnahme (Verbindung) von Muffe und Flansch-Reduziermuffe.
Anschlussseite 1 zum Einstecken in eine Anschlussmuffe mit Kragen
i
Bohrungen für Wandbefestigung mit Schrauben
i
Kondensatablauf
Der Anschlussstutzen kann durch einen Schlauch mit einem Ablauf verbunden werden.
Bei Nichtbedarf erfolgt Einsatz eines Blindstopfens.
i
Umlaufende Vertiefung zur Dämmstoffaufnahme der Anschlussleitung (Minimierung von Wärmebrücken)
i
Anschlussseite 2 zur Aufnahme einer Flanschreduziermuffe
i
Der Kragen dient zum Anschluss an eine Dampfsperrfolie
i
Anschlussseite 1
zum Einstecken in
eine Muffe
i

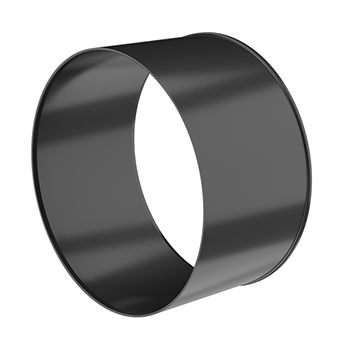

MUFFE
Die Muffe dient zur Aufnahme (Verbindung) von zwei Anschlussmuffen (mit oder ohne Kragen).
Anschlussseite 2 zur Aufnahme einer Anschlussmuffe mit oder ohne Kragen
i
Anschlussseite 2 zur Aufnahme einer Anschlussmuffe mit oder ohne Kragen
i

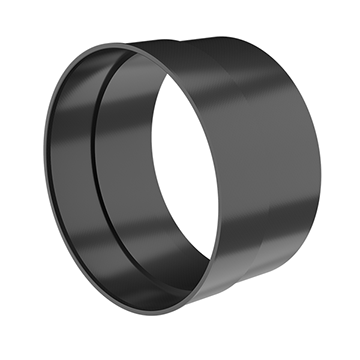

ANSCHLUSSMUFFE
Die Anschlussmuffe verlängert die gewünschte Wanddurchführungsstärke.
Eine unbegrenzte Wanddurchführungsstärke ist realisierbar.
Anschlussseite 1 zum Einstecken in eine Muffe oder eine weitere Anschlussmuffe
i
Anschlussseite 2 zur Aufnahme eines Wetterschutzgitters oder eine weitere Anschlussmuffe
i

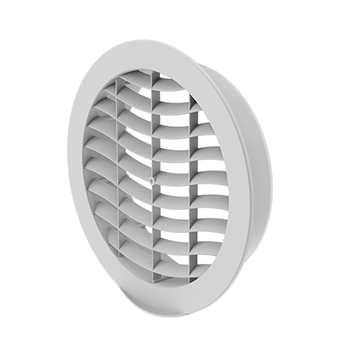

WETTERSCHUTZGITTER
Das Wetterschutzgitter gewährleistet einen minimalen Druckverlust durch große Freiflächen und strömungstechnisch optimiertes Rippendesign.
Auflagerand und Einbaustutzenlänge sind großzügig dimensioniert für eine ausreichende Abdeckung der Putzfläche und der Einstecktiefe
i
Tropfkantenüberstand
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
ZUBEHÖR
● Druckschlauch für Kondensatablauf (Art-Nr. 10437)
● Quellschweißkleber (Art.-Nr. 10340)
