VENTILWÄRMEELEMENTE ULTRA
ANWENDUNGSGEBIET
Ventilwärmeelemente werden in Bereichen der modernen Lüftungs-Wärmetechnik eingesetzt und dienen als Zuluft-Nacherwärmer unmittelbar an der Einströmöffnung des jeweiligen Raumes.
Sie übernehmen - einzelraumgeregelt - innerhalb eines Wärmepumpen-Lüftungssystems während der
Kälteperioden die Restabdeckung der erforderlichen Gesamtwärmeleistung.
Bei einfachen Lüftungssystemen werden sie zur Vermeidung von Kaltluft-Zugerscheinungen eingesetzt.
i
i

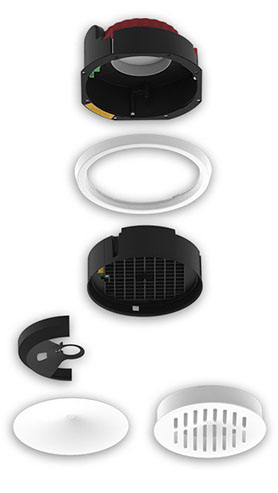

PRODUKTBESCHREIBUNG
Anschlussgehäuse
Aussenkragen
Wärmeelementeinsatz
Ringspaltbegrenzer
Tellervorsatz
Weitwurfvorsatz

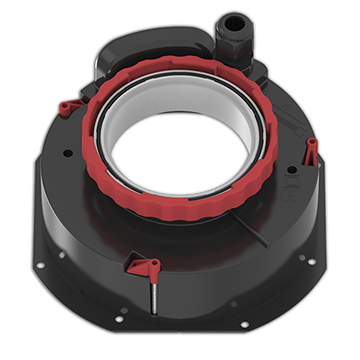

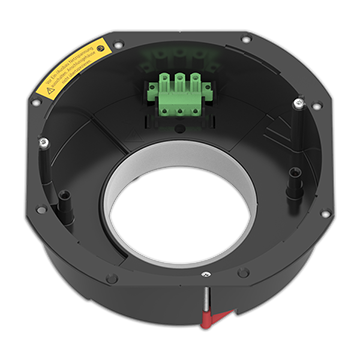

ANSCHLUSSGEHÄUSE
Das Anschlussgehäuse dient zum Anschluss von Luftleitung sowie Netzspannung
und zur Aufnahme des Wärmeelementeinsatzes.
Die Befestigung erfolgt mittels Zugkrallen.
Federleiste zum Anschluss der elektrischen Zuleitung
inkl. Abdeckung
i

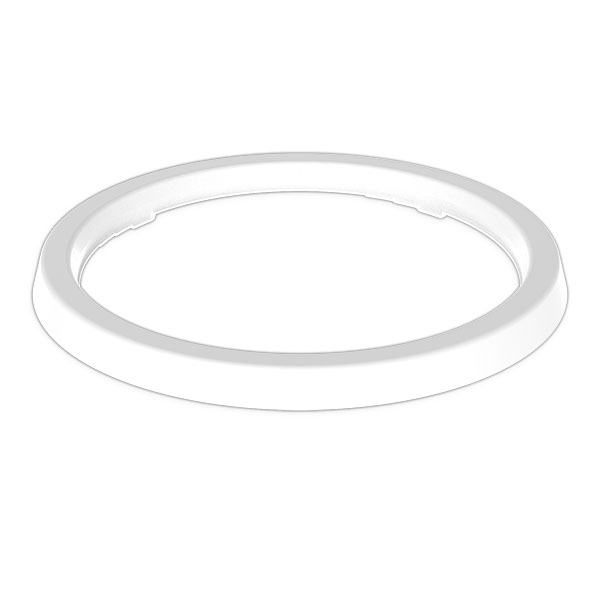

AUSSENKRAGEN
Schraube (3x) zur Betätigung der Zugkrallen
i
Gerade Kanten mit Kerbmarken zur Ausrichtung
i
Schnittmarkierung zur Ablängung der Anschlussleitung
i
Kabeleinführung inkl. Zugentlastung
i
Zugkralle in Parkposition
Zugkralle in Spannposition
i
Anschluss für air-lab Leitungssystem
i

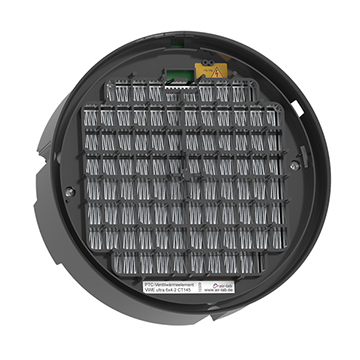

WÄRMEELEMENTEINSATZ
Durch Einschub des Wärmeelementeinsatzes in das Anschlussgehäuse erfolgt die
Verbindung zum Netzspannungsanschluss.
Der Aussenkragen übernimmt die Luftführung in Kombination mit Tellervorsatz und die
designgebende Einfassung mit Teller- alternativ mit Weitwurfvorsatz.
Der Aussenkragen ermöglicht eine flächengleiche Anlage auf der Befestigungsebene
oder eine Schattenfugeneinstellung.
Abstufung zur Einstellung der Schattenfuge
Schattenfuge
(0,0mm / 0,5mm /
1,0mm / 2,0mm)
i
Berührungsschutzgitter
i
Funktionsanzeige
Ha und Hb = Volllastbetrieb
Ha = Teillastbetrieb
i
Schraube (2x) zur Befestigung im Anschlussgehäuse
i

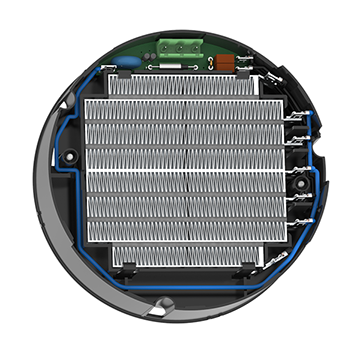

PTC-Register
i
Leiterplatte mit Brücke
zur Leistungsanpassung, Überspannungsschutz, Strom- und Temperatursicherung
i

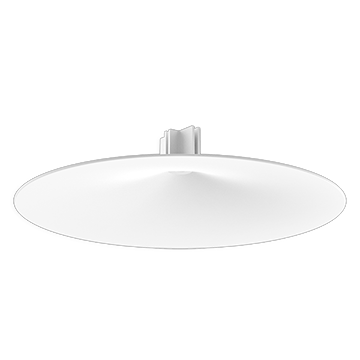

TELLERVORSATZ
WEITWURFVORSATZ (SCHLITZBLENDE)

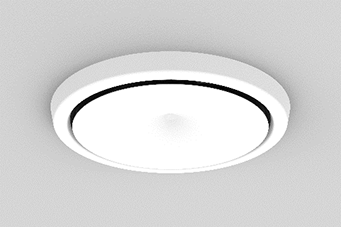

Beim Deckeneinbau kommt der Tellervorsatz mit einem Luftaustrittswinkel von 360° zum Einsatz.
Der Tellervorsatz verfügt über Raststufen, über die der Luftaustrittsspalt in 1mm Abstufung einstellbar ist.
Hohlkreuz zur Befestigung
auf Wärmeelementeinsatz
(5 Raststufen)
Reproduzierbare Einstellung
durch Einsatz abgestufter Tiefenanschläge.
i
Fenster zum Ablesen der Einstellposition
i
Sollbruchstelle B-B zur
Kürzung des RSB um 30°
i
Sollbruchstelle A-A zur
Kürzung des RSB um 30°
i

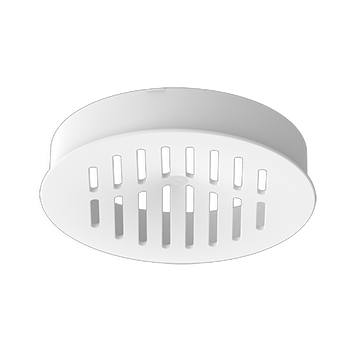

Beim VWE-Wandeinbau kommt der Weitwurfvorsatz mit Schlitzblende zum Einsatz.
Durch die Querschnittsverengung der Austrittsschlitze wird eine relativ große Wurfweite der Luft erzielt.
Rastende Aufnahme im Wärmeelementeinsatz
i
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
VWE ultra

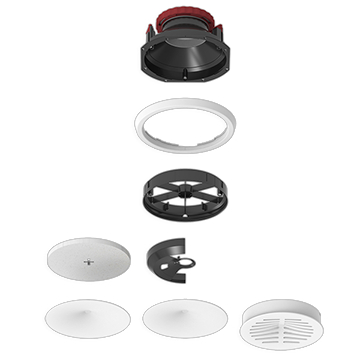

ZUBEHÖR
● Passive Elemente Abluftventile (AV)
und Zuluftventile (ZV)
Anschlussgehäuse
Aussenkragen
Fassung
Filtervlies
Ringspaltbegrenzer
Tellervorsatz
Weitwurfvorsatz
TECHNISCHE DATEN
Produktvarianten und technische Daten im PDF-Format können Sie über den nachfolgenden Link herunterladen:
VWE ultra passiv
