BÖGEN

ANWENDUNGSGEBIET

Mit ungedämmten oder gedämmten Bögen lassen sich Biegeradien von 1xd realisieren.

PRODUKTBESCHREIBUNG

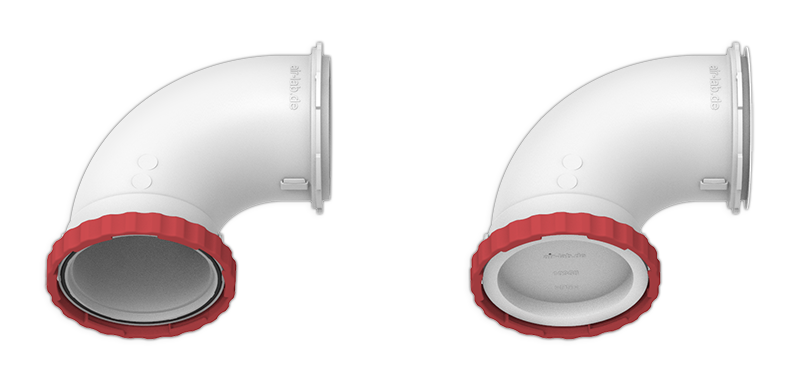

Bogen

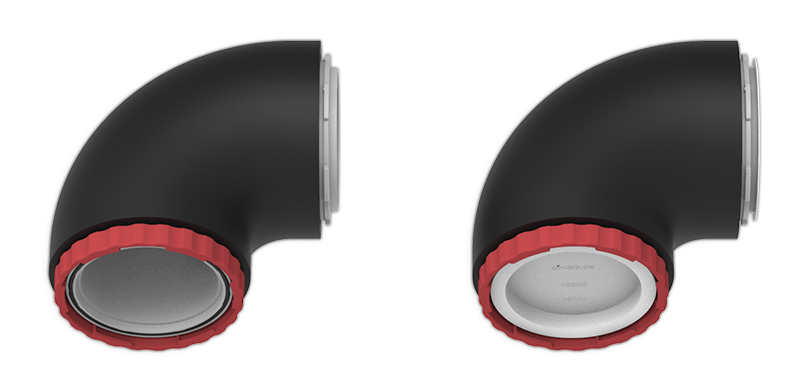

Bogen  Thermo

BOGEN (B72/90)

Der air-lab Bogen ist innen glatt und strömungsoptimal gestaltet.



Durch die air-lab Kupplungstechnik mit Dichtelement und Bajonett ist ein Höchstmaß an Dichtheit und Montagefreundlichkeit gegeben. Die Kupplung erfolgt werkzeuglos.



Die Verriegelung der Verbindungsstelle erfolgt torsionsfrei, so dass kein Rückstelldrehmoment entsteht, welches ggf. zu einer Lockerung der Verbindungsstellen beitragen könnte.



Der Bogen wird aus stark belastbarem, faserverstärktem Polyamid hergestellt.



Hygienestopfen schützen den Bogen vor Verschmutzung. Erst unmittelbar vor der

Montage werden die Stopfen entfernt.

BOGEN THERMO (BT72/90)

Der air-lab Bogen Thermo verfügt über denselben Aufbau wie vorgenannter ungedämmter Bogen.

Er ist jedoch mit einer zusätzlichen Dämmung versehen.



Die Dämmung besteht aus hochflexiblem Schaumstoff auf der Basis synthetischen Kautschuks mit

sehr niedriger Wärmeleitfähigkeit.



TECHNISCHE DATEN



Typ



Einheit



B72/90

Art.-Nr. 70134



BT72/90

Art.-Nr. 70135

Winkel





Biegeradius





Durchmesser (Innen)





Durchmesser (Außen)





Durchmesser (Bajonett)





Luftdichtheit





Betriebstemperatur





Brandkennziffer





Wärmeleitfähigkeit (bei 20°C)

°





x d





mm





mm





mm





Pa





°C











W/m

90





1,0





72,5





76,1





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,25

90





1,0





72,5





76,1





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,25

ZUBEHÖR

● air-lab Ventilwärmeelemente ultra

● air-lab Blockverteiler

● air-lab Schlauchleitungen

● air-lab Übergangsstücke

● air-lab Schlauchleitungshalter (Art.-Nr. 70194)



air-lab Schlauchleitungshalter sind für die Wand- und Deckenbefestigung von ungedämmten und gedämmten Schlauchleitungen konzipiert.
