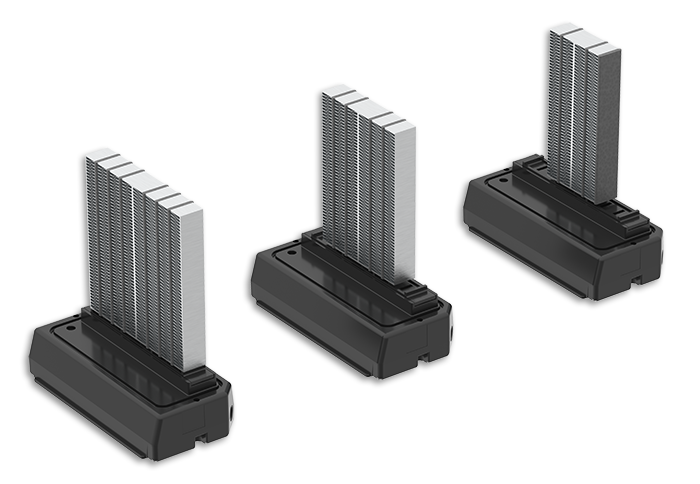

EINBAUWÄRMEELEMENTE

ANWENDUNGSGEBIET

Das air-lab Einbauwärmeelement (EWE) wird in lüftungstechnischen Geräten und

luft-strömungsführenden Gehäusen zur Luftvor- oder Nacherwärmung eingesetzt.



Abhängig vom jeweiligen Anwendungsfall wird das EWE hinter einem Filter im Frischluft-

oder Zuluftstrang eingesetzt.

PRODUKTBESCHREIBUNG

TECHNISCHE DATEN

(Auswahl einiger Bauformen)

Baureihe

Typ



Einheit

EWE

3x7CT130-U

Art.-Nr. 7xxxx

EWE

3x7CT145-U

Art.-Nr. 7xxxx

EWE

3x9CT130-U

Art.-Nr. 7xxxx

EWE

3x9CT145-U

Art.-Nr. 7xxxx

Länge Anschlussgehäuse

(ohne PTC-Register)



Breite Anschlussgehäuse

(ohne PTC-Register)



Höhe Anschlussgehäuse

(ohne PTC-Register)

mm





mm





mm

36





128





58

36





128





58

36





128





58

36





128





58

Länge PTC-Register

(ohne Anschlussgehäuse)



Breite PTC-Register

(ohne Anschlussgehäuse)



Höhe PTC-Register

(ohne Anschlussgehäuse)

mm





mm





mm

168





46





15

168





46





15

216





46





15

216





46





15

Volumenstrom





Leistung (TE -10°C)





Leistung (TE 0°C)





Druckverlust

m³/h





W





W





Pa

30 … 150





672 … 1.029





611 … 960





7 … 66

30 … 150





809 … 1.262





770 … 1.195





7 … 66

30 … 150





857 … 1.477





835 … 1.385





6 … 49

30 … 150





704 … 1.184





683 … 1.114





6 … 49

Volumenstrom





Leistung (TE 20°C)





Leistung (TE 30°C)





Druckverlust

m³/h





W





W





Pa

15 … 55





387 … 645





352 … 570





3 … 15

15 … 55





455 … 780





432 … 720





3 … 15

15 … 55





527 … 934





487 … 854





3 … 12

15 … 55





421 … 731





386 … 662





3 … 12

Baureihe

Typ



Einheit

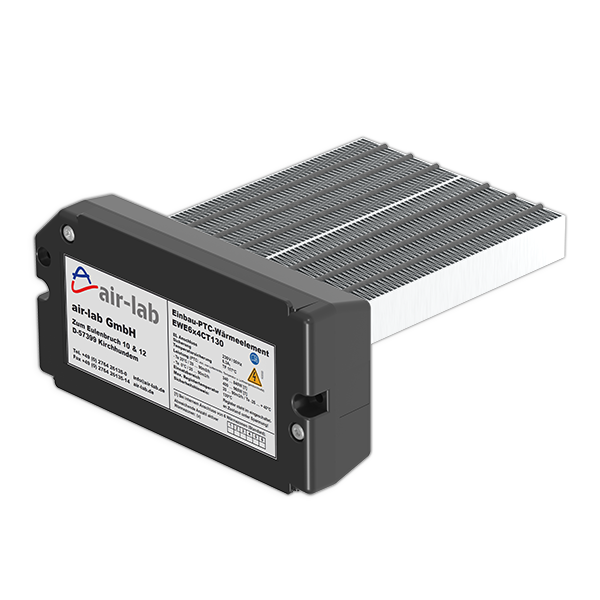

EWE

6x4CT130-V

Art.-Nr. 7xxxx

EWE

6x4CT145-V

Art.-Nr. 7xxxx

Länge Anschlussgehäuse

(ohne PTC-Register)



Breite Anschlussgehäuse

(ohne PTC-Register)



Höhe Anschlussgehäuse

(ohne PTC-Register)

mm





mm





mm

36





128





58

36





128





58

Länge PTC-Register

(ohne Anschlussgehäuse)



Breite PTC-Register

(ohne Anschlussgehäuse)



Höhe PTC-Register

(ohne Anschlussgehäuse)

mm





mm





mm

96





93





15

96





93





15

Volumenstrom





Leistung (TE 20°C)





Druckverlust

m³/h





W





Pa

20 … 100





330 … 900





4 … 37

20 … 100





380 … 1.022





4 … 37
