VERTEILUNG DEZENTRAL

ANWENDUNGSGEBIET

Der air-lab Blockverteiler ist für dezentrale, etagenweise Luftverteilung innerhalb der

Geschossdecken konzipiert.



Der Einbau des Blockverteilers erfolgt im Regelfall innerhalb eines abgehangenen Deckenbereichs

in möglichst zentraler Position (Diele).



Zu- und Abluft werden etagen- bzw. zonenweise jeweils mindestens einem Blockverteiler zugeführt

und von dort aus auf bis zu fünf air-lab Schlauchleitungsanschlüsse verteilt.

BLOCKVERTEILER (BV)

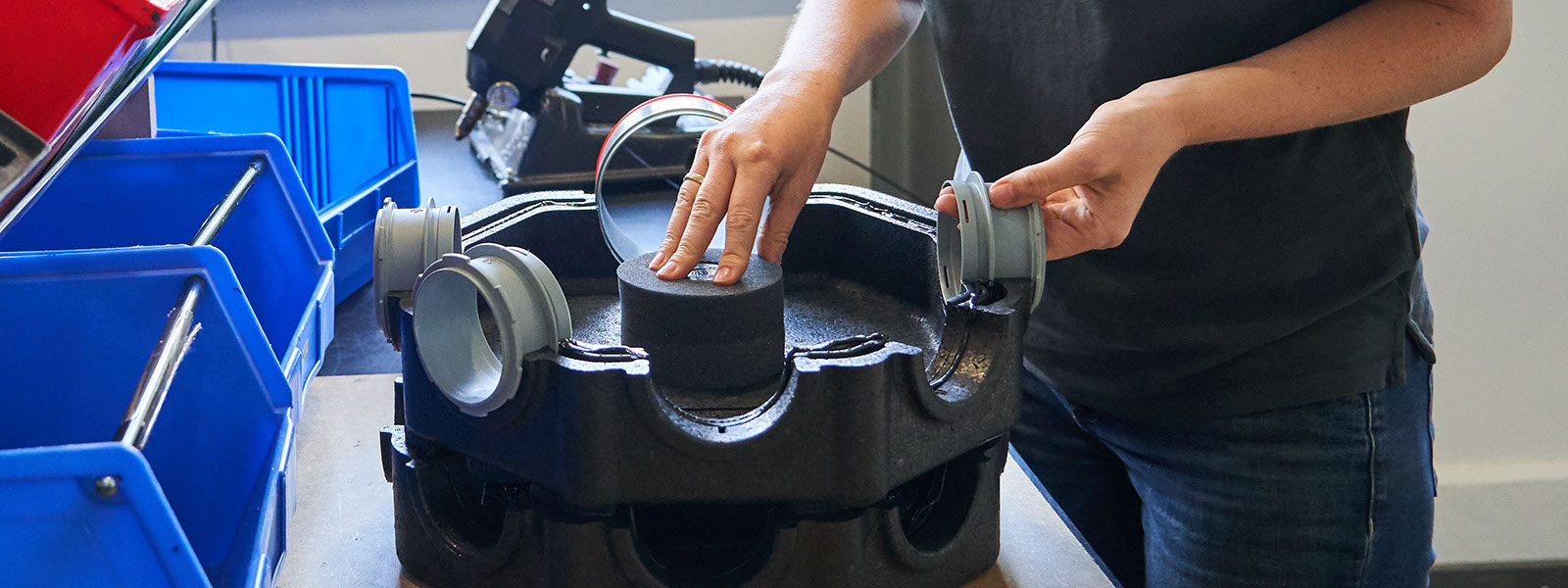

Der air-lab Blockverteiler besteht aus wärmegedämmtem EPP-Gehäuse mit Revisionsdeckel

und selbstdichtendem Hauptanschlussstutzen für Wickelfalzrohr sowie fünf air-lab Schlauchleitungskupplungen.



Die Befestigung erfolgt mit vier Schrauben am Außenrand des EPP-Gehäuses. Die Schraubenköpfe

werden in speziellen Senkscheiben aufgenommen. Die Senkscheiben gewährleisten eine werkstoffgerechte Krafteinleitung der Schrauben in das Gehäuse.



Im Inneren des Blockverteilers befinden sich fünf Querschnittsbegrenzer-Aufnahmen und ein

Kulissenschalldämpfer.



Mit EPP-Blindstopfen werden nicht benötigte Schlauchleitungsanschlüsse luftdicht und

wärmegedämmt verschlossen.



Hygienestopfen schützen den Blockverteiler vor Verschmutzung. Erst unmittelbar vor der

Montage werden die Stopfen entfernt.

QUERSCHNITTSBEGRENZER (QSB)

Der air-lab Querschnittsbegrenzer dient zur individuellen Einstellung des Staudrucks und somit

der benötigten Luftmenge für jeden einzelnen Schlauchleitungsanschluss.



Die Luftmengeneinstellung erfolgt durch Drehung des Querschnittsbegrenzer-Außengehäuses

zum feststehenden Innengehäuse.



Jeder der fünf Schlauchleitungsanschlüsse kann mit einem Querschnittsbegrenzer bestückt werden.



Für Inspektionsarbeiten sind die Querschnittsbegrenzer durch Entrastung (werkzeuglos) aus

ihren Einbaukupplungen entnehmbar.

Anschließend lassen sich die QSB über die Zonen-Zuordnung entsprechend der Angaben auf

dem Beschriftungsfeld unter dem Revisionsdeckelgriff verwechslungssicher einsetzen.

TECHNISCHE DATEN



Typ



Einheit



BV72/125

Art.-Nr. 70185

Länge





Breite





Höhe





Durchmesser Hauptanschluss





Schlauchleitungsanschlüsse





Querschnittsbegrenzer





Blindstopfen





Luftdichtheit





Betriebstemperatur





Brandkennziffer

mm





mm





mm





mm





Anzahl





Anzahl





Anzahl





Pa





°C

419





394





161





124,8





5





5





1





D-100/+100





STL-25/STH+100





5.1 (schwer brennbar)

ZUBEHÖR

● air-lab Ventilwärmeelemente ultra

● air-lab Leitungssysteme

● Blindstopfen Blockverteiler QBV72 (Art.-Nr. 10356)

● Revisionseinbaudeckelsatz D220-H9,5 (Art.-Nr. 70257)
