MODULWÄRMEELEMENTE
ANWENDUNGSGEBIET
Das air-lab Modulwärmeelement wird in Bereichen der modernen Wohnungslüftungstechnik
eingesetzt und dient als Luftnacherwärmer im Zuluftstrang zwischen dem lüftungstechnischen
Gerät und dem Raumeinlassventil.
PRODUKTBESCHREIBUNG
Die Bauform des air-lab Modulwärmeelement ist äußerst kompakt und für den Rohrleitungseinbau konzipiert.
Sie ermöglicht eine leichte und schnelle Montage und Demontage im Inspektionsfall.
Das air-lab Modulwärmeelement verfügt über denselben Aufbau wie das air-lab Kanalwärmeelement.
Es ist jedoch mit einer zusätzlichen Dämmung versehen.

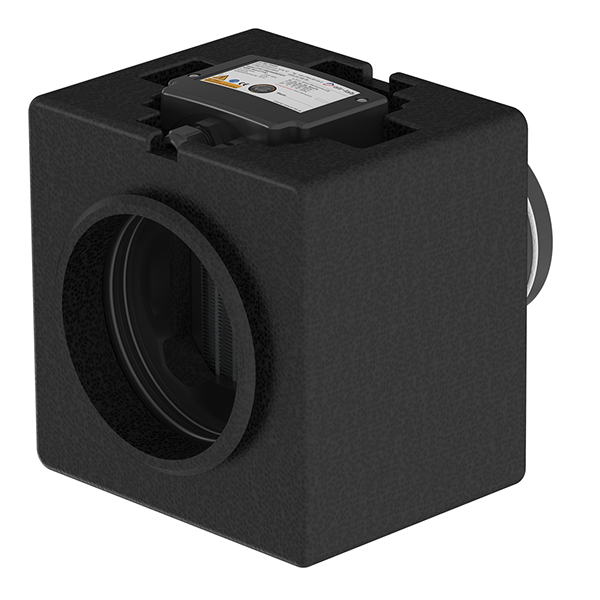

Die Dämmung besteht aus einem EPP-Gehäuse.
PTC-Register mit Anschlussgehäuse
i
EPP Gehäuse
i
Lufteintrittsseite
Bauformen:
EPP-Übergangsring für den Anschluss des air-lab Leitungssystems
EPP-Übergangsring für den Einschub einer Rohrleitung (100mm)
Ohne EPP-Übergangsring für den Einschub einer Rohrleitung (125mm)
i
Luftaustrittsseite
Bauformen:
Übergangsstück (temperaturbeständig) mit Schaumdichtung für den Anschluss einer Rohleitung (100mm)
Anschluss (temperaturbeständig) für den Einschub einer Rohrleitung (125mm)
i
PRODUKTVARIANTEN
Baureihe
Typ
MWE
6x4CT130-V
Art.-Nr. 70119
MWE
6x4CT145-V
Art.-Nr. 70120
MWE
6x4CT130-V
Art.-Nr. 70147
MWE
6x4CT145-V
Art.-Nr. 70148
Lufteintrittsseite
Rohrleitung 100mm
Lufteintrittsseite
Rohrleitung 125mm
Lufteintrittsseite air-lab Leitungssystem
Luftaustrittsseite
Rohrleitung 100mm
Luftaustrittsseite Rohrleitung 125mm
EPP Gehäuse
o
●
●
●
o
●
●
●
o
●
●
●
o
●
●
●
o Übergangsring als Zubehör erhältlich
TECHNISCHE DATEN
Baureihe
Typ
Einheit
MWE
6x4CT130-V
Art.-Nr. 70119
MWE
6x4CT145-V
Art.-Nr. 70120
MWE
6x4CT130-V
Art.-Nr. 70147
MWE
6x4CT145-V
Art.-Nr. 70148
Länge
Breite
Höhe
mm
mm
mm
215
192
200
215
192
200
287
192
200
287
192
200
Volumenstrom
Leistung (TE 20°C)
Druckverlust
m³/h
W
Pa
20 … 100
330 … 900
4 … 37
20 … 100
380 … 1.022
4 … 37
20 … 100
330 … 900
4 … 37
20 … 100
380 … 1.022
4 … 37
ZUBEHÖR
● air-lab EPP-Übergangsring 125/100 (Art.-Nr. 10220)
● air-lab EPP-Übergangsring air-lab Leitungssystem (Art.-Nr. 50115)
