KANALWÄRMEELEMENTE
ANWENDUNGSGEBIET
Das air-lab Kanalwärmeelement wird in Bereichen der modernen Wohnungslüftungstechnik
eingesetzt und dient als Luftnacherwärmer im Zuluftstrang zwischen dem lüftungstechnischen
Gerät und dem Raumeinlassventil.
PRODUKTBESCHREIBUNG

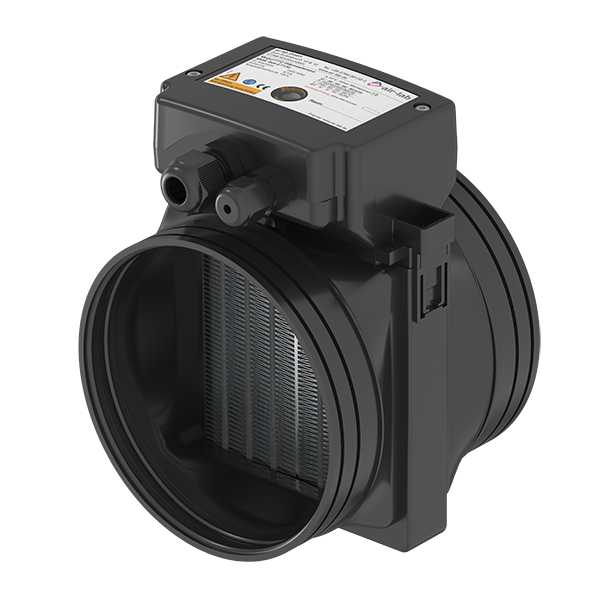

Die Bauform des air-lab Kanalwärmeelementes ist äußerst kompakt und für den Rohrleitungseinbau konzipiert.
Sie ermöglicht eine leichte und schnelle Montage und Demontage im Inspektionsfall.
2x Kabeleinführung inkl. Zugentlastung
i
Funktionsanzeige
i
Anschlussgehäuse
Enthält Leiterplatte mit Überspannungsschutz, Strom- und Temperatursicherung
i

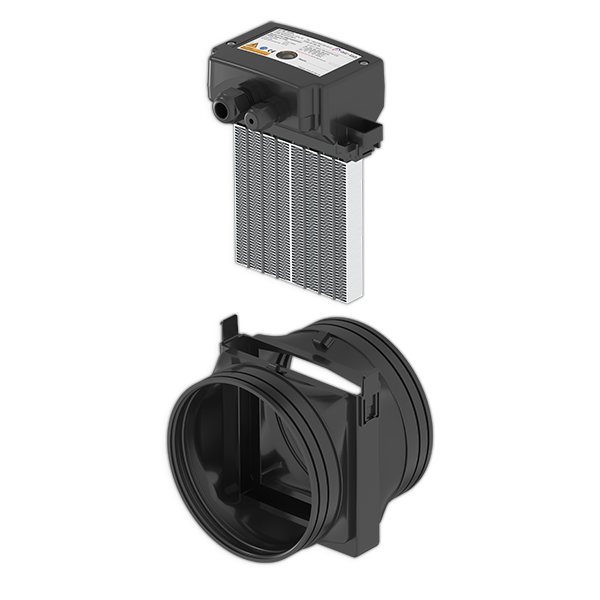

PTC-Register
i
Rasthaken (2x) zur Verriegelung des PTC-Registers
Entriegeln erfolgt mittels Schraubendreher
i
Rohrleitungsgehäuse mit Wickelfalzrohr-Anschlüssen (125mm)
i
PRODUKTVARIANTEN
Baureihe
Typ
KWE
6x4CT130-V
Art.-Nr. 70100
KWE
6x4CT145-V
Art.-Nr. 70101
Lufteintrittsseite
Rohrleitung 125mm
Luftaustrittsseite
Rohrleitung 125mm
●
●
●
●
TECHNISCHE DATEN
Baureihe
Typ
Einheit
KWE
6x4CT130-V
Art.-Nr. 70100
KWE
6x4CT145-V
Art.-Nr. 70101
Länge
Breite
Höhe
mm
mm
mm
116
124,5
170
116
124,5
170
Volumenstrom
Leistung (TE 20°C)
Druckverlust
m³/h
W
Pa
20 … 100
330 … 900
4 … 37
20 … 100
380 … 1.022
4 … 37
