SCHLAUCHLEITUNGEN

ANWENDUNGSGEBIET

Mit hochflexiblen ungedämmten oder gedämmten air-lab Schlauchleitungssegmenten erfolgt die Verbindung von Blockverteiler, Ventilwärmeelementen der Baureihe ultra,

Modulwärmeelementen sowie Übergangsstücken und Bögen.

PRODUKTBESCHREIBUNG

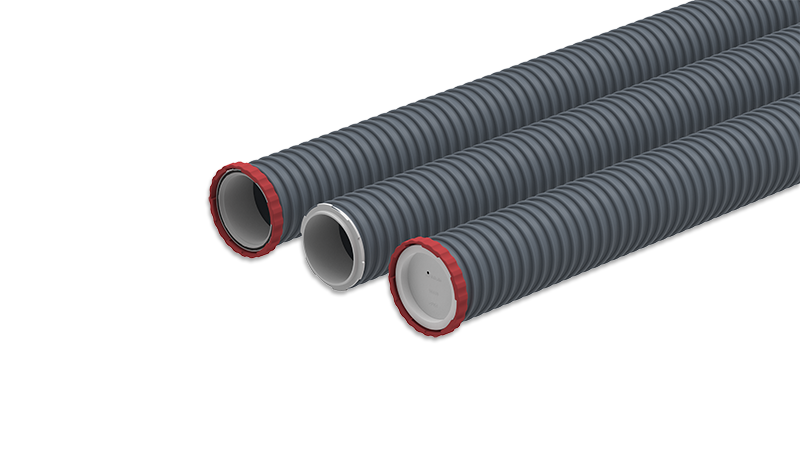

Schlauchleitung

Schlauchleitung Thermo

SCHLAUCHLEITUNG (SL)

Die air-lab Schlauchleitung ist innen glatt und permanant-antistatisch. Auch die Übergänge von Kupplung zu Nippel erfolgen übergangslos (glatt).



Durch die air-lab Kupplungstechnik mit Dichtelement und Bajonett ist ein Höchstmaß an Dichtheit und Montagefreundlichkeit gegeben. Die Kupplung erfolgt werkzeuglos.



Die Verriegelung der Verbindungsstelle erfolgt torsionsfrei, so dass kein Rückstelldrehmoment entsteht, welches ggf. zu einer Lockerung der Verbindungsstellen beitragen könnte.



Die Schlauchleitung besteht aus einem Ether-Polyurethan-Mantel mit eingebetteter

Hart-PVC-Spirale.



Nippel, Kupplung und Bajonettring werden aus stark belastbarem, faserverstärktem

Polyamid hergestellt.



Hygienestopfen schützen die Schlauchleitung vor Verschmutzung. Erst unmittelbar vor der Montage werden die Stopfen entfernt.



SCHLAUCHLEITUNG THERMO (SLT)

Die air-lab Schlauchleitung Thermo verfügt über denselben Aufbau wie vorgenannte ungedämmte air-lab Schlauchleitung. Sie ist jedoch mit einem zusätzlichen Dämmschlauch versehen.



Der Dämmschlauch besteht aus hochflexiblem Schaumstoff auf der Basis synthetischen Kautschuks mit sehr niedriger Wärmeleitfähigkeit.



TECHNISCHE DATEN



Typ



Einheit



SL72/80-500

Art.-Nr. 70265



SL72/80-750

Art.-Nr. 70266



SL72/80-1000

Art.-Nr. 70267



SL72/80-2000

Art.-Nr. 70268

Länge





Länge gestaucht





Biegeradius (min.)





Durchmesser (Innen)





Durchmesser (Außen)





Durchmesser (Bajonett)





Luftdichtheit





Betriebstemperatur





Brandkennziffer





Wärmeleitfähigkeit (bei 20°C)





Mikrobenfest







mm





mm





x d





mm





mm





mm





Pa





°C











W/mK

500





280





1,5





72,5





80,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,194





Ja

750





440





1,5





72,5





80,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,194





Ja

2.000





1.250





1,5





72,5





80,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,194





Ja

1.000





600





1,5





72,5





80,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,194





Ja



Typ



Einheit



SLT72/80-500

Art.-Nr. 70269



SLT72/80-750

Art.-Nr. 70270



SLT72/80-1000

Art.-Nr. 70271



SLT72/80-2000

Art.-Nr. 70272

Länge





Länge gestaucht





Biegeradius (min.)





Durchmesser (Innen)





Durchmesser (Außen)





Durchmesser (Bajonett)





Luftdichtheit





Betriebstemperatur





Brandkennziffer





Wärmeleitfähigkeit (bei 30°C)





Mikrobenfest







mm





mm





x d





mm





mm





mm





Pa





°C











W/mK

500





300





1,5





72,5





106,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,036





Ja

750





470





1,5





72,5





106,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,036





Ja

2.000





1.350





1,5





72,5





106,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,036





Ja

1.000





650





1,5





72,5





106,0





97,8





D-100/+100





STL-25/STH+100





5.2 (schwer entflammbar)





0,036





Ja

ZUBEHÖR

● air-lab Ventilwärmeelemente ultra

● air-lab Blockverteiler

● air-lab Bögen

● air-lab Übergangsstücke

● air-lab Schlauchleitungshalter (Art.-Nr. 70194)



air-lab Schlauchleitungshalter sind für die Wand- und Deckenbefestigung von ungedämmten und gedämmten Schlauchleitungen konzipiert.
