WÄRMEREGISTER

ANWENDUNGSGEBIET

Das air-lab Wärmeregister (WR) wird in lüftungstechnischen Geräten und luftströmungsführenden

Gehäusen zur Luftvor- oder -nacherwärmung eingesetzt.



Abhängig vom jeweiligen Anwendungsfall wird das Wärmeregister hinter einem Filter im

Frischluft- oder Zuluftstrang eingesetzt.

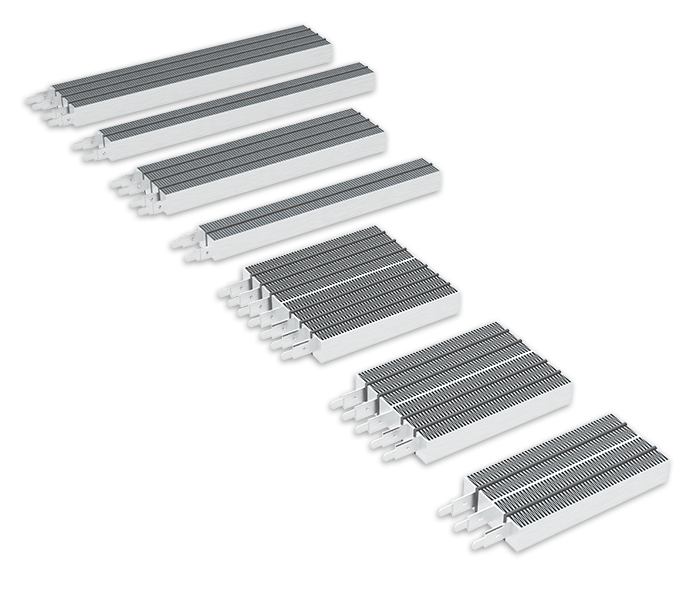

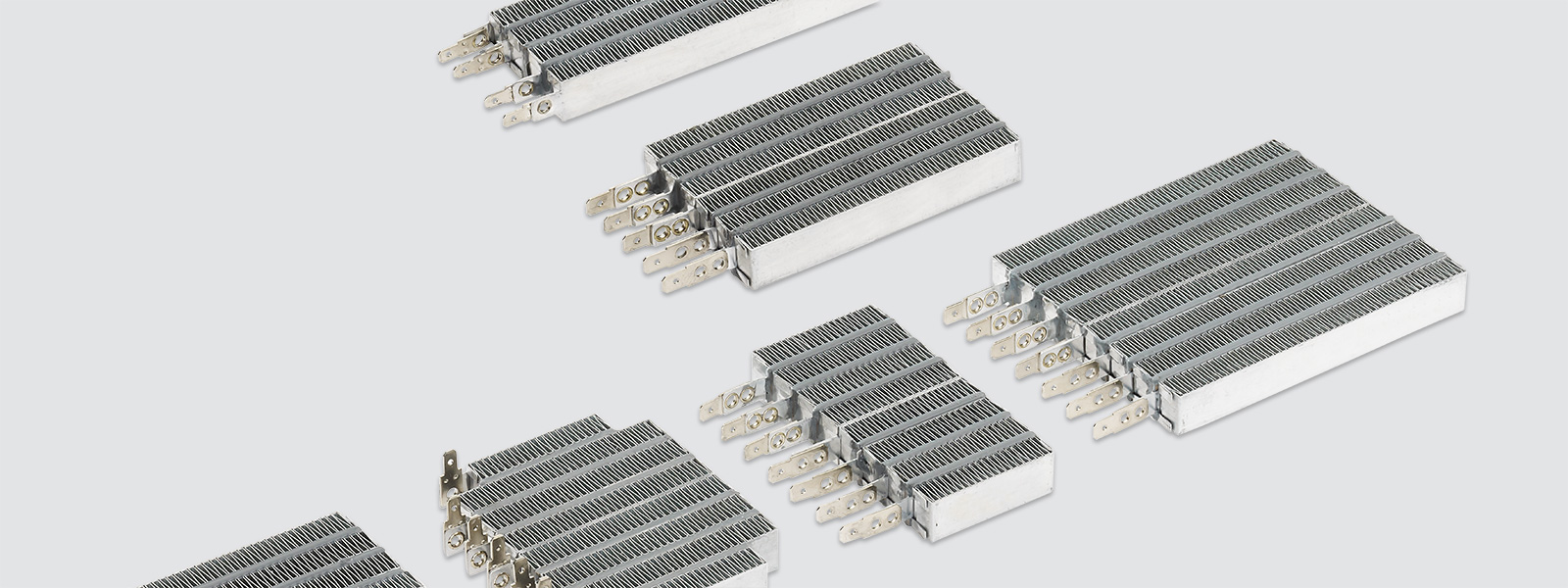

PRODUKTBESCHREIBUNG

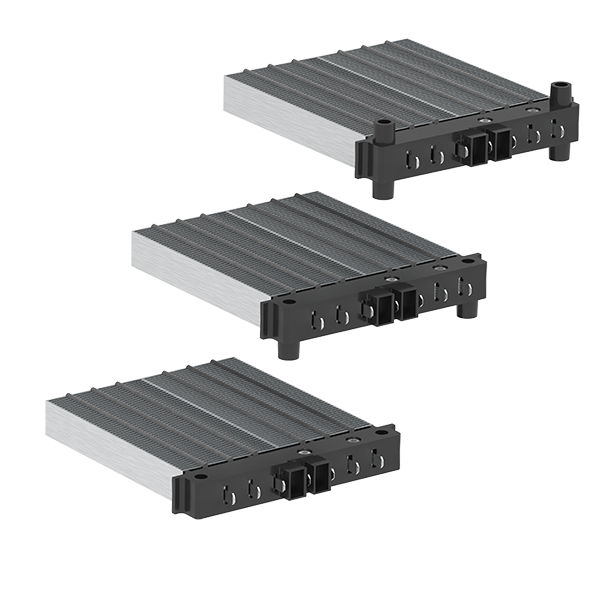

Wärmeregister für Zwischenbau

Wärmeregister für

Aufbau

Wärmeregister für

Einbau

TECHNISCHE DATEN

(Auswahl einiger Bauformen)

Das air-lab Wärmeregister ist in diversen Kombinationen aus Breite (1 … 6 Zonen)

und Länge (1 … 9 Chipreihen) verfügbar.

Baureihe

Typ



Einheit

WR

3x7CT130-U



WR

3x7CT145-U



WR

3x9CT130-U



WR

3x9CT145-U



Länge (ohne Anschlussleiste)





Breite (ohne Anschlussleiste)





Höhe

mm





mm





mm

168





46





15

168





46





15

216





46





15

216





46





15

Volumenstrom





Leistung (TE -10°C)





Leistung (TE 0°C)





Druckverlust

m³/h





W





W





Pa

30 … 150





672 … 1.029





611 … 960





7 … 66

30 … 150





809 … 1.262





770 … 1.195





7 … 66

30 … 150





857 … 1.477





835 … 1.385





6 … 49

30 … 150





704 … 1.184





683 … 1.114





6 … 49

Volumenstrom





Leistung (TE 20°C)





Leistung (TE 30°C)





Druckverlust

m³/h





W





W





Pa

15 … 55





387 … 645





352 … 570





3 … 15

15 … 55





455 … 780





432 … 720





3 … 15

15 … 55





527 … 934





487 … 854





3 … 12

15 … 55





421 … 731





386 … 662





3 … 12

Baureihe

Typ



Einheit

WR

6x4CT130-V



WR

6x4CT145-V



Länge (ohne Anschlussleiste)





Breite (ohne Anschlussleiste)





Höhe





Volumenstrom





Leistung (TE 20°C)





Druckverlust







mm





mm





m³/h





W





Pa

96





93





15





20 … 100





330 … 900





4 … 37

96





93





15





20 … 100





380 … 1.022





4 … 37
